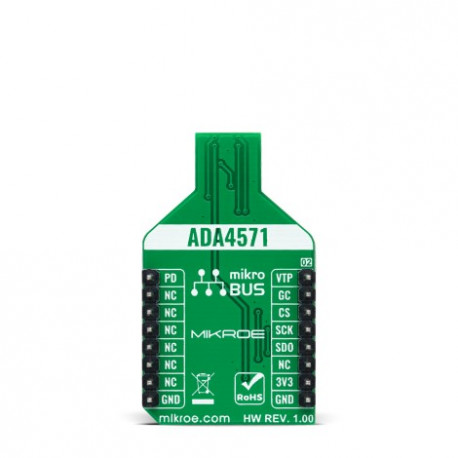

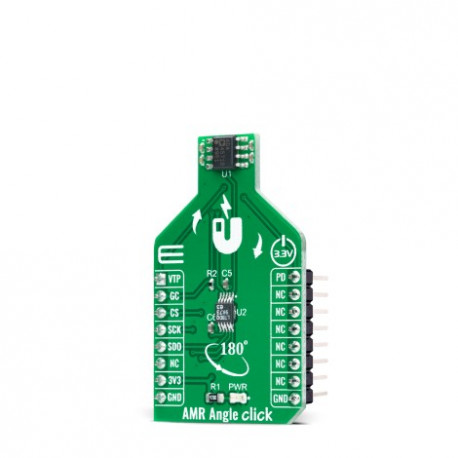

Module Click Board MIKROE4561 avec capteur AMR pour mesure précise

Ce module Click board ™ convient pour la mesure de position absolue (linéaire et angulaire), à ​​la mesure et à la détection angulaire sans contact, à la détection magnétique de la position angulaire, au contrôle et au positionnement des actionneurs, etc.

Il peut fournir une précision angulaire supérieure à 0,2 ° sur 180 ° et une précision linéaire de 2 mil (0,002 pouce) sur une plage de 0,5 pouce, en fonction de la taille de l'aimant utilisé.

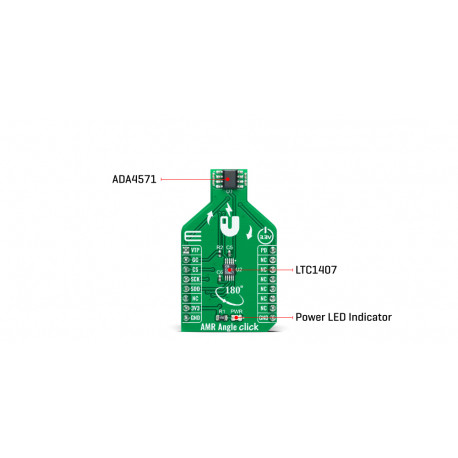

Il utilise un capteur ADA4571 de type magnétorésistif anisotrope (AMR) avec des amplificateurs de conditionnement de signal et des pilotes ADC intégrés, ainsi qu'un capteur de température pour la compensation de température d'Analog Devices. Il produit deux sorties analogiques qui indiquent la position angulaire du champ magnétique environnant et se compose de deux puces dans un seul boîtier, un capteur AMR et un amplificateur d'instrumentation à gain fixe, avec G = 40 nominalement.

L'ADA4571 contient deux ponts de Wheatstone, à un angle relatif de 45 ° l'un par rapport à l'autre. Un champ magnétique rotatif dans le plan du capteur xy délivre deux signaux de sortie sinusoïdaux avec la double fréquence de l'angle entre le capteur et la direction du champ magnétique. Dans un champ homogène dans le plan xy, les signaux de sortie sont indépendants du placement physique dans la direction z (entrefer).

Le module AMR Angle Click pourra communiquer avec votre microcontrôleur via une interface SPI à 3 fils en utilisant un convertisseur ADC LTC1407 (3 MSPS -12 bits avec deux entrées différentielles de 1,5 MSPS échantillonnées simultanément).

Le module est destiné à être alimenté sous 3,3 V ou 5 V.

Des exemples de programmes dédiés aux compilateurs Mikroelektronika sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.



Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
