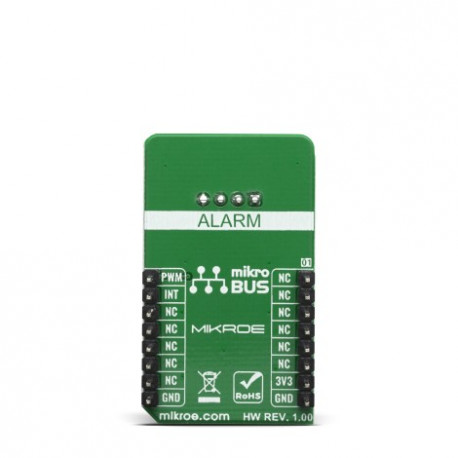

Bouton sensitif alarme MIKROE3763 pour interfaces Click Board

Doté d'un circuit intégré de capteur tactile intégré avancé placé dans un boîtier robuste, capable de détecter le toucher même lorsque les mains sont mouillées ou lorsque certains types de gants sont utilisés, le module Button ALARM click représente une solution idéale pour le développement d'interfaces pour les consoles de jeux publiques et machines à sous, lecteurs multimédias, interfaces pour divers appareils ménagers et autres équipements grand public, et applications similaires qui peuvent bénéficier de l'utilisation d'un capteur tactile durable dans un boîtier attrayant.

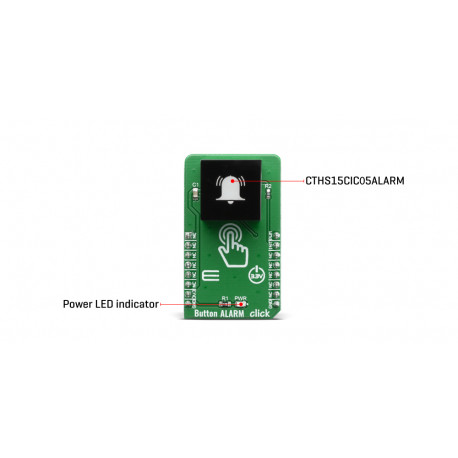

Le module bouton poussoir est équipé d'un capteur capacitif CTHS15CIC05ALARM associé à 2 leds de rétro-éclarage pilotables via une entrée externe. Le capteur fourni une sortie tout ou rien lorsque ce dernier est sollicité.

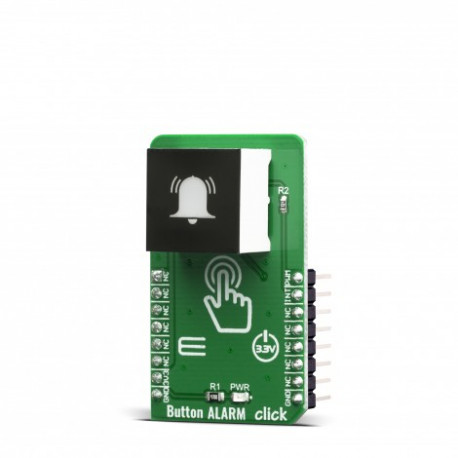

L'icône du symbole d'alarme sur le dessus du capteur tactile est visible même lorsque le rétroéclairage est éteint, grâce au film polycarbonate LEXAN ™ avec une impression inversée de l'icône, placé sur le dessus du capteur. Lorsque les LED internes sont allumées, la lumière passera à travers l'icône de symbole d'alarme translucide, ce qui se traduira par une icône uniformément allumée.

Le module s'alimente uniquement en 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".

Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
