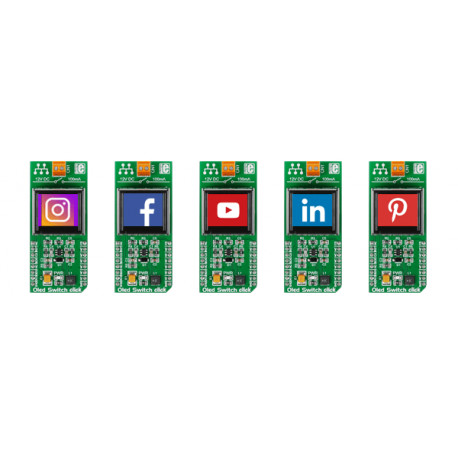

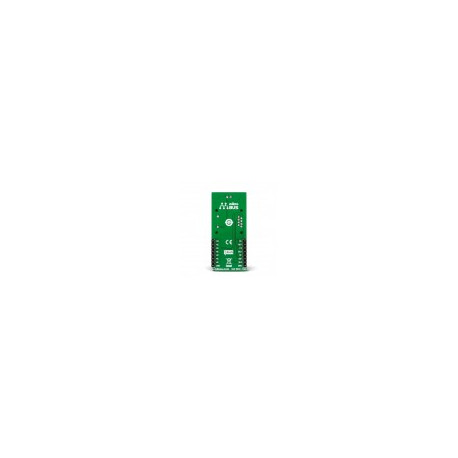

Module Click Board MIKROE2449 avec bouton et écran OLED intégré

Si vous créez n'importe quel type d'interface homme-machine, le module OLED Switch Click peut vous aider à garder la conception simple, claire et interactive. Il peut être utilisé dans la conception d'un panneau de commande pour une machine industrielle… ou une arcade de bricolage.

Ce module combine un bouton et un affichage LED organique polychrome, ainsi que des bornes à vis d'entrée/sortie pour connecter un circuit externe (pour l'activer et le désactiver).

L'affichage est suffisamment grand pour afficher des informations simples, que ce soit sous forme d'icônes ou de mots. Les petits caractères sont lisibles et clairs.

La caractéristique la plus intéressante est que l'affichage peut être programmé pour changer l'image en cas de besoin (par exemple, vous pouvez concevoir un clavier reprogrammable qui permettrait aux utilisateurs de passer du latin au cyrillique ou aux caractères chinois).

Le bouton mécanique lui-même est bien construit, avec un boîtier noir translucide. Lorsqu'il est pressé, il donne une rétroaction tactile satisfaisante.

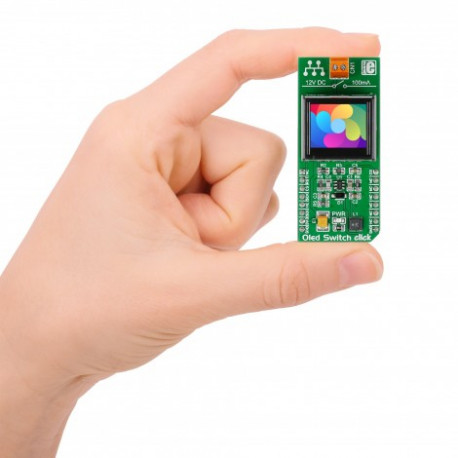

L'écran, intégré au bouton lui-même, peut afficher des images de 64 x 48 pixels avec jusqu'à 65 000 couleurs (profondeur de 16 bits).

 Le module s'alimente uniquement en 3,3 V. Il est conçu pour s'interfacer avec un microcontrôleur externe via une liaison SPI.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".

Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
