Boussole électronique 3 axes MIKROE4366 avec interface I2C

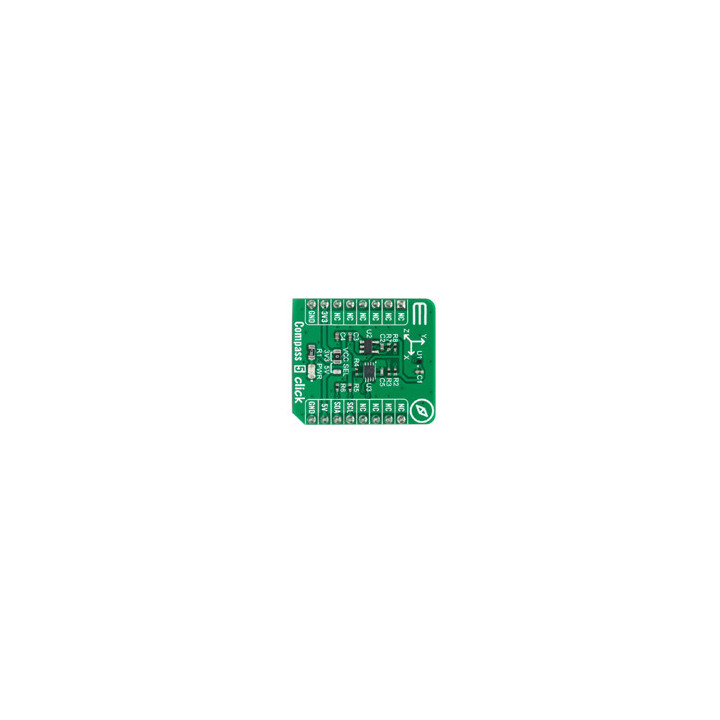

Le module click Board Compass 5 Click de chez MikroElektronika est une boussole électronique 3 axes (avec technologie à capteur Hall haute sensibilité) configurable via une liaison I2C qui vous permettra de détecter le magnétisme terrestre dans les axes X, Y et Z.

Ce dernier intègre un ADC 16 bits pour chacun des 3 axes, un circuit de réglage de la sensibilité magnétique et une fonction de contrôle de débordement ainsi que plusieurs modes de fonctionnement avec une sensibilité typique de 0,15 µT / LSB. Il a dispose d'un limitation pour la plage de mesure afin que la somme des valeurs absolues de chaque axe doit être inférieure à 4912 μT. Lorsque le champ magnétique dépasse cette limite, les données stockées au niveau des données de mesure ne sont pas correctes, ce qui est appelé débordement du capteur magnétique.

Des exemples de programmes dédiés aux ARM, dsPIC30/33 & PIC24, PIC, FT90, AVR et PIC32™ avec les compilateurs "BASIC" (mikroC) , "C" (mikroC) et "Pascal" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Caractéristiques:

• Alimentation: 3,3V ou 5V

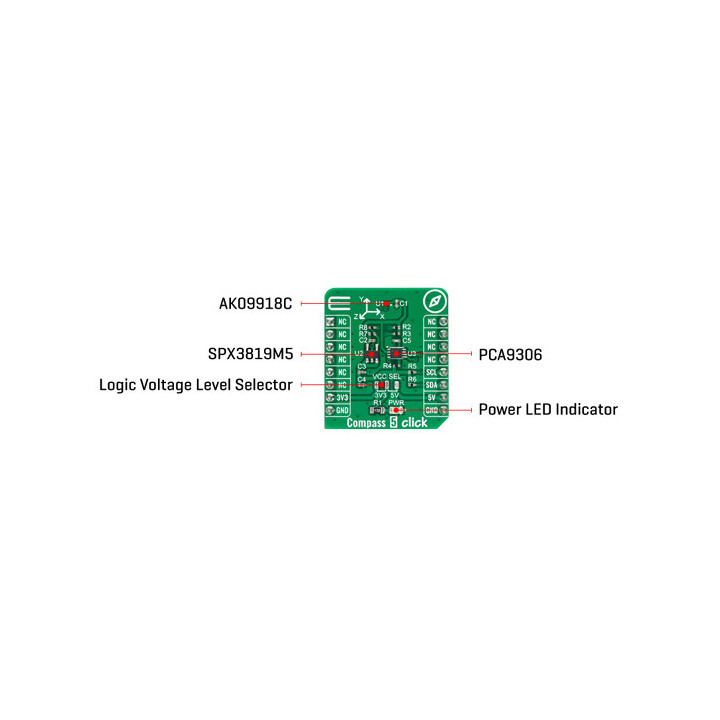

• Compas AK09918C de chez AKM Semiconductor
• Type: compas 3 axes (X, Y, Z)
• Interface: I2C
• Dimensions: 28,6 x 25,4 mm
• Poids: 17 g

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

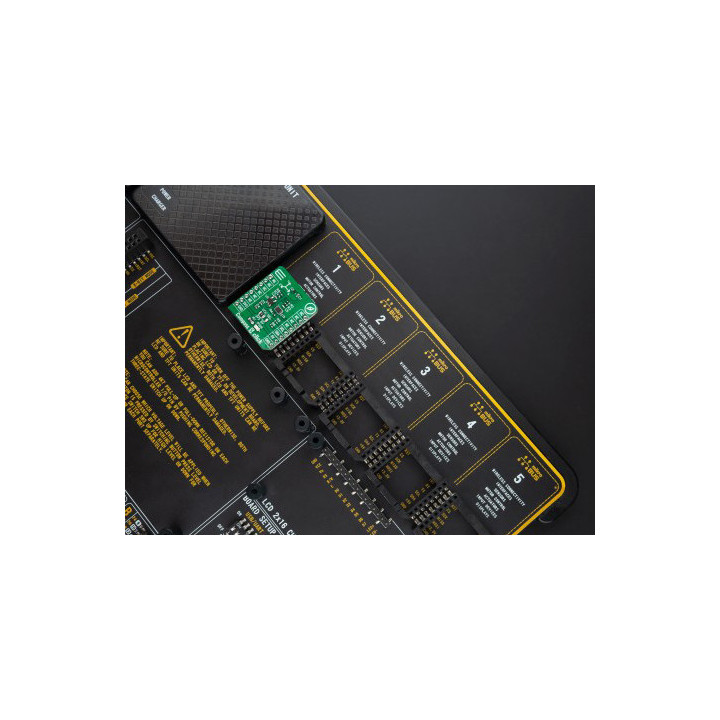

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
