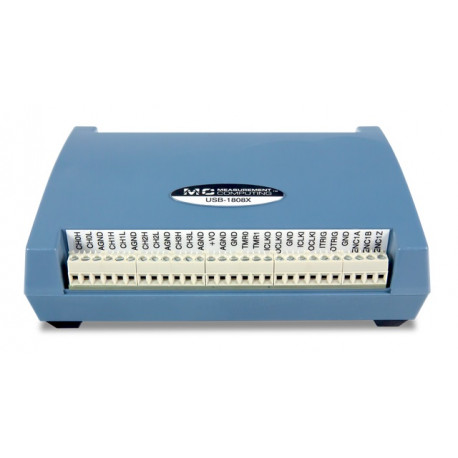

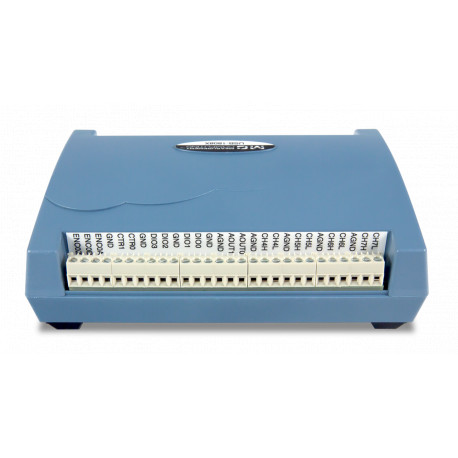

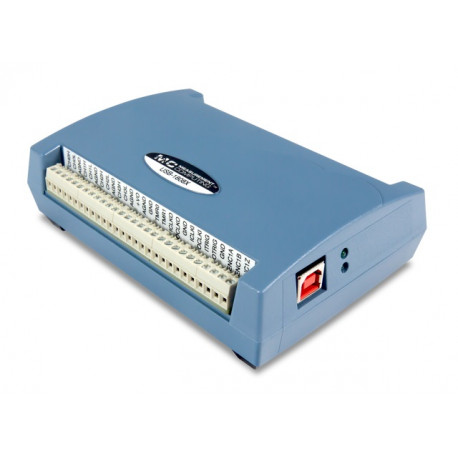

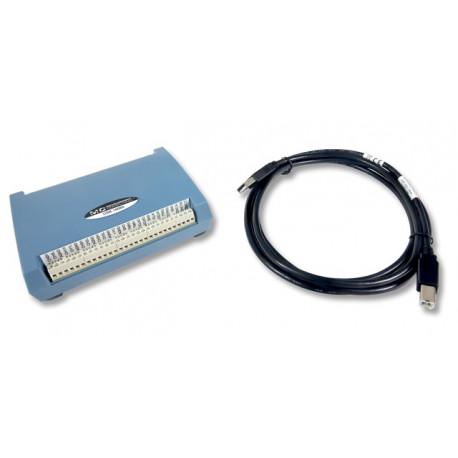

Boitier d'acquisition haute vitesse et précision MCC USB-1808X

Le boitier Measurement Computing USB-1808X est un périphérique DAQ doté d'une connexion USB avec huit entrées analogiques simultanées haute précision (résolution 18 bits, taux d'échantillonnage de 200 kéch./s/voie), de deux sorties analogiques, 4 E/S numériques, de deux compteurs et de deux entrées de codeur en quadrature. Cet boitier est alimenté par le port USB et ne nécessite aucune alimentation externe.

Le boitier USB-1808X offre des plages d'entrées de tension de ± 10 V, ± 5 V, 0 V à 10 V et 0 V à 5 V. Le boitier dispose de deux sorties analogiques 16 bits. Les DAC peuvent être mis à jour à un taux de 500 kS/s par canal. La plage de sortie est fixée à ±10 V.

Quatre lignes d'E/S numériques sont configurables individuellement pour l'entrée ou la sortie. Les bornes DIO peuvent détecter l'état de n'importe quelle entrée de niveau TTL. Les utilisateurs peuvent les configurer en pull-up (+5 V) ou pull-down (0 V) avec un cavalier intégré.

Le boitier USB-1808X dispose de deux entrées de compteur à usage général 32 bits qui peuvent être lues de manière asynchrone sous programme, ou de manière synchrone dans le cadre d'un groupe de balayage numérique. Chaque compteur peut accepter des entrées de fréquence jusqu'à 50 MHz et prend en charge les modes d'entrée de compteur sélectionnables par logiciel suivants ; totalisation, mesure de période et impulsion-mesure de la largeur.

Le boitier USB-1808X peut décoder simultanément les signaux de jusqu'à deux encodeurs en quadrature. Les codeurs avec une fréquence d'impulsion maximale de 50 MHz et les modes de comptage X1, X2 et X4 sont pris en charge. Chaque appareil fournit des entrées A, B et Z pour chaque encodeur connecté. Un codeur typique génère les signaux A et B avec un déphasage de 90° par rapport à l'une et l'autre. Ces signaux sont utilisés pour déterminer la position du système (comptes), la vitesse (comptes par seconde) et sens de déplacement ou de rotation.

Deux temporisateurs peuvent générer des fréquences d'impulsion jusqu'à 50 MHz chacun, avec des largeurs d'impulsion programmables jusqu'à 10 ns. Les opérations de sortie de minuterie peuvent être rythmées par l'horloge interne ou par une horloge externe et peuvent être initiées par un déclencheur numérique.

Le boitier USB-1808X peut lire les entrées analogiques, numériques, de compteur et d'encodeur, et générer jusqu'à deux sorties analogiques et une sortie de modèle numérique en même temps. Les entrées numériques, de compteur et d'encodeur n'affectent pas le débit A/N global car ces entrées n'utilisent aucun intervalle de temps dans le séquenceur de balayage. Par exemple, un canal d'entrée analogique peut être balayé au débit A/N maximum avec les canaux d'entrée numériques, de compteur et d'encodeur. Chaque canal analogique peut ont un gain différent, et les canaux numériques, de compteur et d'encodeur n'ont pas besoin de bande passante de balayage supplémentaire tant qu'il y a au moins un canal analogique dans le groupe de balayage. L'échantillonnage du canal d'entrée numérique est effectué pendant le temps mort de la période de balayage lorsqu'aucun échantillonnage analogique n'est effectué.

L'appareil fournit deux entrées d'horloge externes - une pour la stimulation du balayage d'entrée et l'autre pour la stimulation des balayages de sortie. Deux sorties d'horloge sont également incluses - une pour émettre l'horloge interne ou externe utilisée pour les balayages d'entrée, et l'autre pour émettre l'horloge interne ou externe utilisée pour les balayages de sortie.

Le boitier USB-1808X prend en charge le déclenchement numérique et le déclenchement par motif. Le mode de déclenchement est sélectionnable par logiciel pour le front sensible ou le niveau, le front montant ou descendant, le niveau haut ou bas.

La prise en charge logicielle comprend DAQami, une application prête à l'emploi en option pour l'enregistrement de données, la visualisation et le signal génération. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® et Python™.


Caractéristiques:
- 8 entrées analogiques SE/8 DIFF simultanées
- Résolution 18 bits
- Taux d'échantillonnage de 200 kéch./s/canal
- Plages d'entrée ±10 V, ±5 V, 0-10 V, 0-5 V
- Deux sorties analogiques 16 bits
- Quatre E/S numériques
- Deux entrées de compteur
- Deux entrées d'encodeur en quadrature
- Deux sorties de minuterie
- Aucune alimentation externe requise


Documentations:
· Présentation du logiciel MCC
· Téléchargements de logiciels MCC
· Exemples de programmes MCC

· Manuel du USB-1808X
