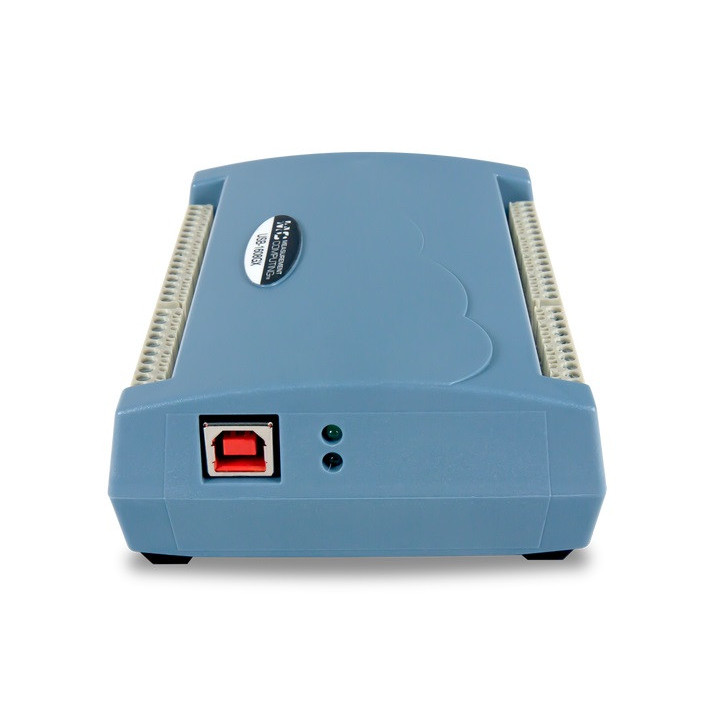

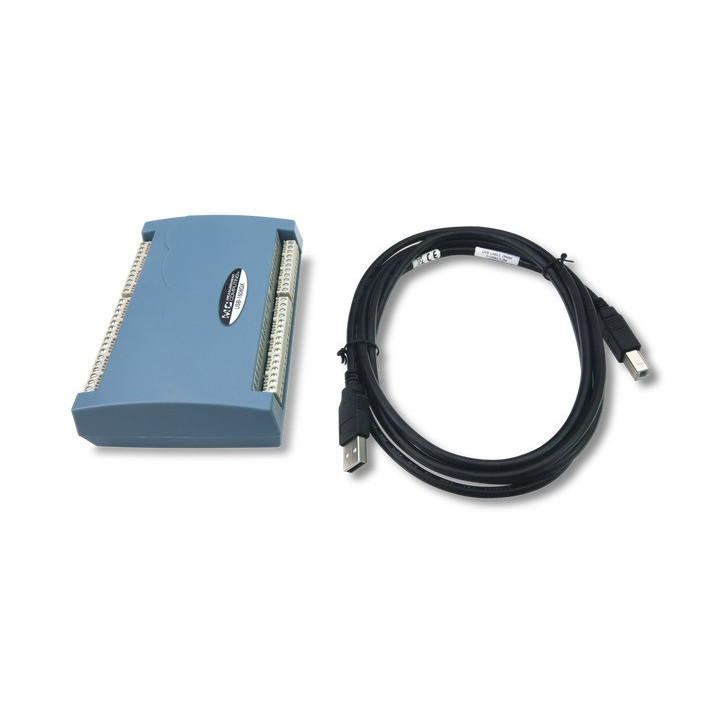

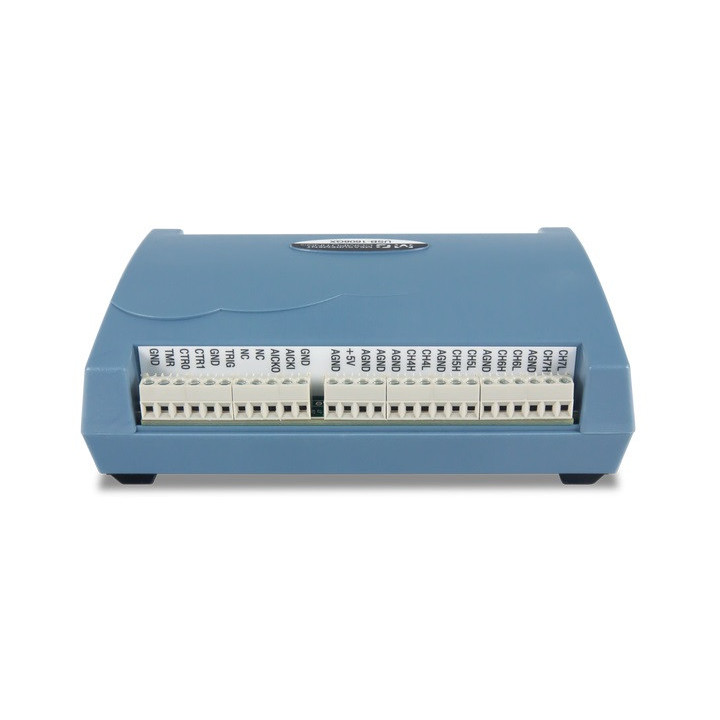

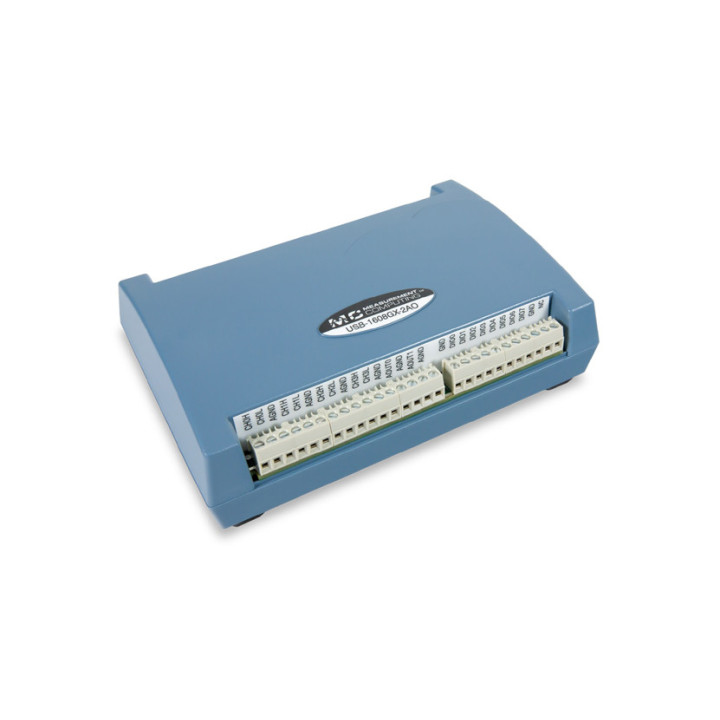

Boitier d'acquisition haute vitesse et précision MCC USB-1608GX-2AO

Le boitier Measurement Computing USB-1608GX-2AO est un appareil DAQ multifonctions à haute vitesse dotés d'une connectivité USB. Ce dernier dispose de 16 entrées analogiques SE/8 DIFF, de huit canaux d'E/S numériques, de deux entrées de compteur et d'une sortie de minuterie.

Le boitier USB-1608GX-2AO dispose de deux canaux de sortie analogiques 16 bits avec des taux DAC jusqu'à à 500 kéch/s. Cet appareil est alimenté par USB et ne nécessite aucune alimentation externe.

Le boitier dispose d'entrées analogiques 16 bits sélectionnables par logiciel comme huit entrées DIFF ou 16 SE. Il prend également en charge des plages d'entrée de ±10 V, ±5 V, ±2 V et ±1 V sélectionnables par logiciel par canal et dispose d'une fréquence d'échantillonnage maximale de 500 kéch./s.

Le boitier USB-1608GX-2AO dispose de deux sorties analogiques 16 bits qui peuvent être mises à jour à un taux de 250 kS/s par canal ; une sortie peut être mise à jour à une vitesse de 500 kéch./s. La plage de sortie est fixée à ±10 V. Ce boitier à une entrée de déclenchement numérique externe. Le mode de déclenchement est sélectionnable par logiciel pour le mode sensible aux fronts ou au niveau. Les utilisateurs peuvent configurer le mode sensible aux fronts pour un front montant ou descendant. En fonction du niveau mode, le déclencheur peut être configuré pour un niveau haut ou bas. Le réglage par défaut à la mise sous tension est sensible aux fronts montants.

Huit lignes d'E/S numériques bidirectionnelles sont configurables individuellement pour l'entrée ou la sortie. Les bornes DIO peuvent détecter l'état de n'importe quelle entrée de niveau TTL. Les utilisateurs peuvent configurer pour pull-up (+5 V) ou pull-down (0 V) avec un cavalier intégré.

Deux compteurs d'événements 32 bits sont fournis pour compter les impulsions TTL. Les compteurs acceptent des entrées jusqu'à 20 MHz.

Une sortie de minuterie PWM génère une sortie d'impulsion avec une fréquence programmable dans la plage de 0,0149 Hz à 32 MHz.

Les paramètres de sortie du temporisateur sont sélectionnables par logiciel.

La prise en charge logicielle comprend DAQami, une application prête à l'emploi en option pour l'enregistrement de données, la visualisation et le signal génération. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB®, Linux® et Python™.


Caractéristiques:
- 16 entrées analogiques SE/8 DIFF
- Résolution 16 bits
- Taux d'échantillonnage de 500 kéch./s
- Plages d'entrée ±10 V, ±5 V, ±2 V, ±1 V
- Deux sorties analogiques (USB-1608GX-2AO uniquement)
- Huit E/S numériques
- Deux entrées de compteur
- Une sortie de minuterie
- Aucune alimentation externe requise


Documentations:
· Présentation du logiciel MCC
· Téléchargements de logiciels MCC
· Exemples de programmes MCC

· Manuel du boitier USB-1608GS-2AO
