Boitier d'acquisition LabJack U3-HV

CE PRODUIT BENEFICIE D'UN PRIX SPECIAL VALABLE UNIQUEMENT POUR LES ETABLISSEMENTS SCOLAIRES, ECOLES ET UNIVERSITES.

UN BON DE COMMANDE OFFICIEL DE VOTRE ETABLISSEMENT DEVRA NOUS ETRE ADRESSE POUR BENEFICIER DE CE TARIF

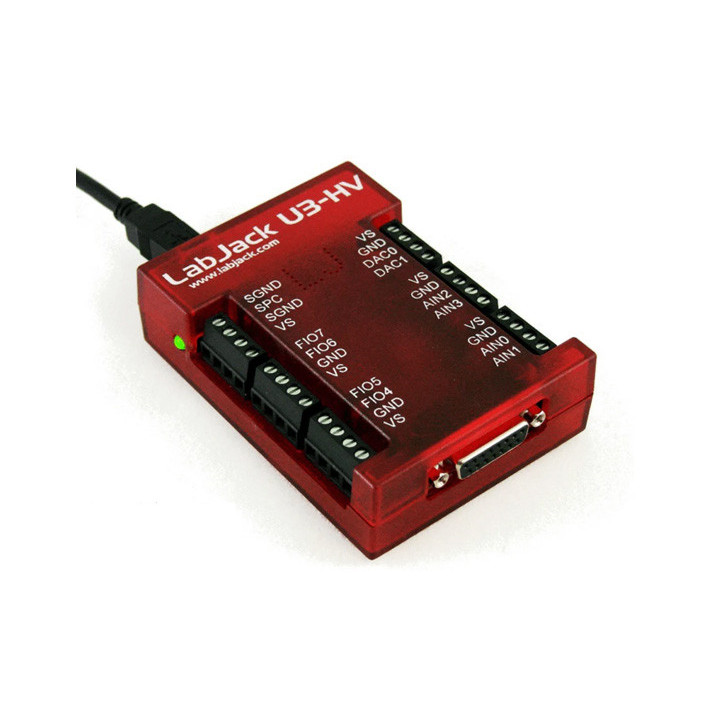

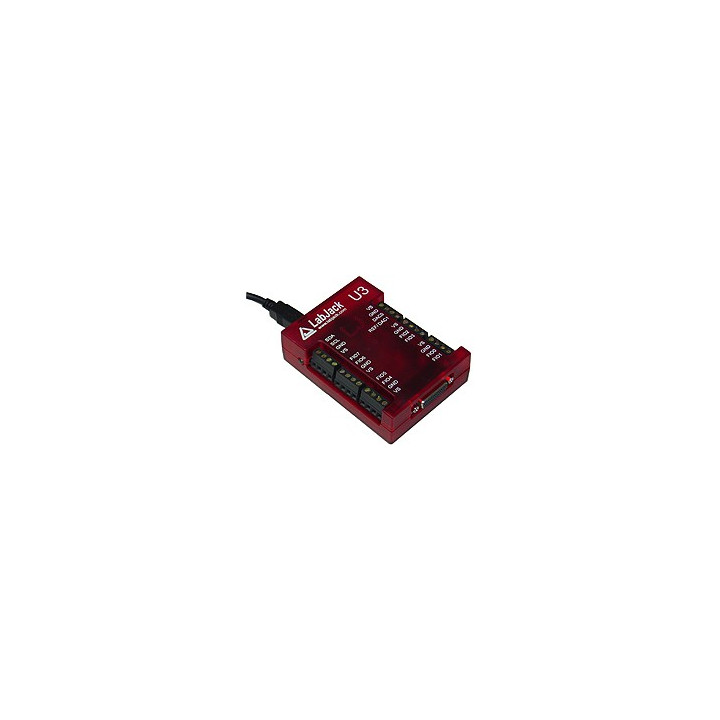

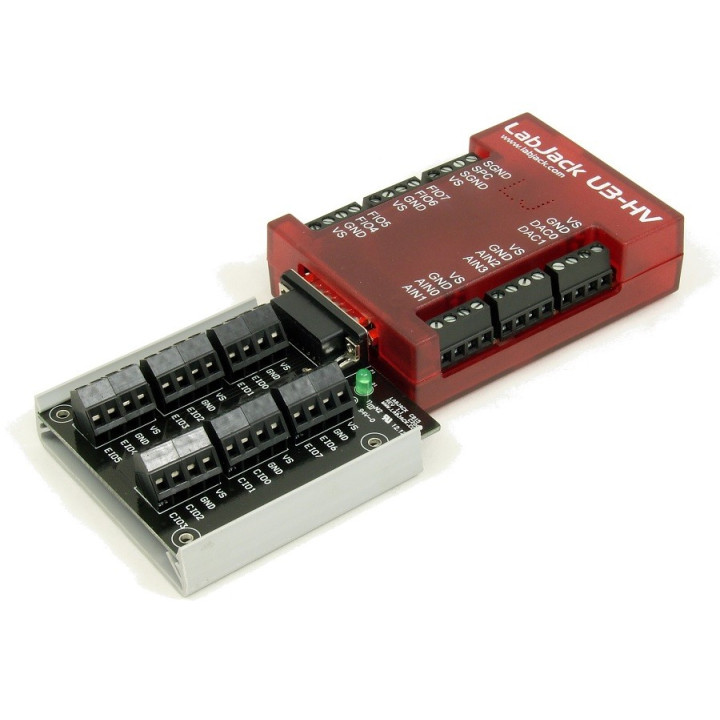

Disponible sous la forme d'un boîtier plastique rouge translucide, le module "LabJack™ U3-HV" est un dispositif d'acquisition de données professionnel à connexion USB. Doté de 16 "E/S", il se prêtera à de multiples applications dans le domaine de la mesure embarquée, de la recherche, de l'Education Nationale, etc...

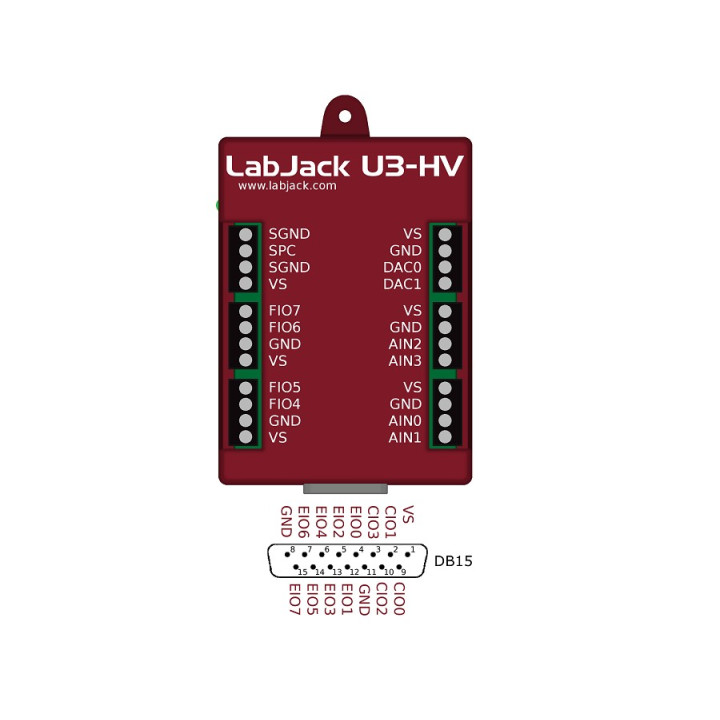

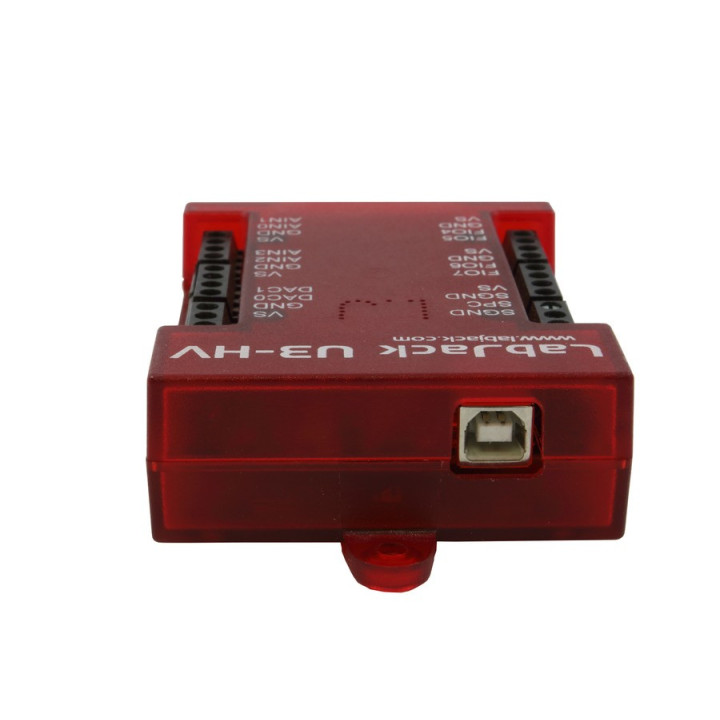

Le dessus du boîtier laisse apparaître des borniers à vis dédiés à la récupération des 8 premiers "E/S", tandis qu'à l'arrière une prise sub-D 15 broches vous permettra de récupérer le reste des signaux. Doté de nombreux programmes de commande ainsi que des exemples de codes sources pour la plupart des langages, il pourra être très facilement et rapidement mis en œuvre au sein de vos applications.


Caractéristiques
Le boitier dispose de 16 ports E/S entièrement configurables en:

- Entrées/sorties tout-ou-rien
- Entrées de conversion analogiques/numériques avec résolution 12 bits
  (tension d'entrée supportée: 0 - 2,4 V ou 0 - 3,6 V, SE ou différentiel)

A noter que les 4 premiers ports du boîtier LabJack U3-HV disposent de la possibilité de pouvoir recevoir des tensions de +10 V ou de -10 /+20 Volts.

- Parmi les ports, 2 peuvent être configurés en timers: (Pulse Timing, PWM Output, Quadrature Input)
- Parmi les ports, 2 peuvent être configurés en compteur 32 bits

Le boitier dispose également de:

- 4 ports entrées/sorties tout ou rien supplémentaires
- 1 à 2 sorties analogique (0 - 5 V / résolution 10 bits)

- Possibilité d'utiliser certains ports pour gérer un Bus I2C™, SPI™
  et protocoles séries asynchrones (maître seulement)
- Supporte durée d'acquisition logiciel et matériel
- Stream Rate max.: 2,5 à 50 KHz (suivant résolution)
- Temps de réaction Commande/réponse < 1 milli-seconde
- Interface USB 2.0 /1.1 full speed
- Aucune alimentation externe nécessaire (auto-alimentation via le port USB)
- Existe en version platine "OEM" (voir au bas de la page)
- Drivers pour Windows™, Linux, Mac, Pocket PC
- Conçu pour usages professionnels







Destiné à être intégré au sein de vos applications, le LabJack U3 dispose d'une multitude d'exemples de programmes en langage C/C++, VB, Python, LabVIEW™, Java...



Le boitier dispose également d'exemples d'applications et d'utilitaires prêt à l'emploi:

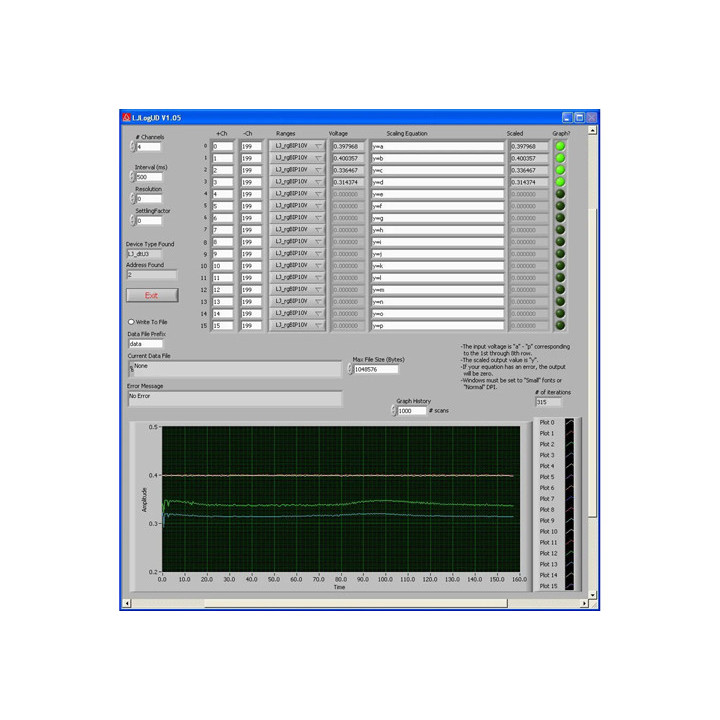

LJLogUD
Cette application permet de collecter des données à des taux variables depuis un boitier LabJack U3, un boitier LabJack U6 ou un boitier LabJack UE9 et de les enregistrer dans un fichier ".csv". Ce programme de journalisation doit être utilisé lors de la collecte de données plus lente que 100 Hz. Des équations d'échelle simples peuvent être utilisées pour appliquer un filtrage mathématique aux valeurs avant qu'elles ne soient représentées graphiquement et enregistrées dans un fichier.





LJStreamUD
Ce programme utilise la fonctionnalité de streaming des boitiers U3, U6 ou UE9 pour collecter des données à haut débit afin de représenter graphiquement et enregistrer les données dans un fichier ".csv". Ce programme de journalisation doit être utilisé lors de la collecte de données plus rapide que 100 Hz. Des équations d'échelle simples peuvent être utilisées pour appliquer un filtrage mathématique aux valeurs avant qu'elles ne soient représentées graphiquement et enregistrées dans un fichier.

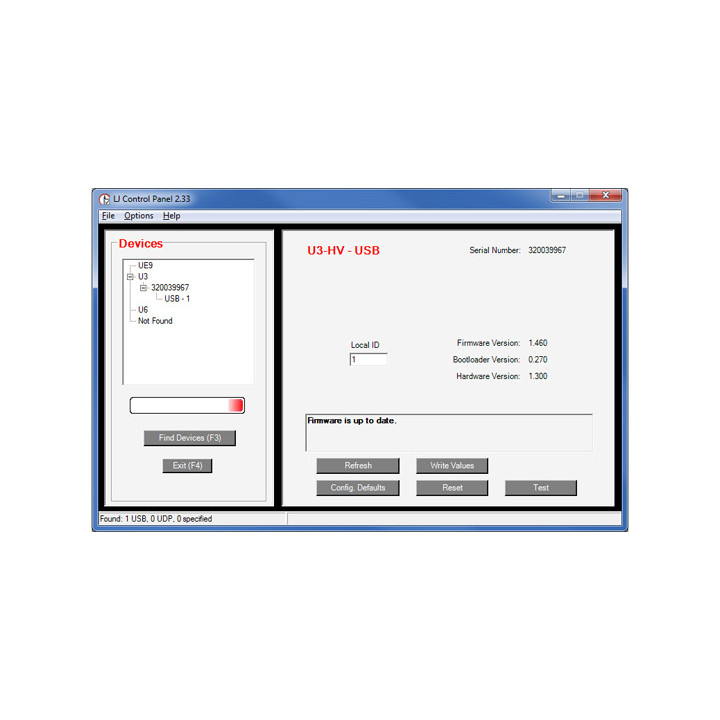

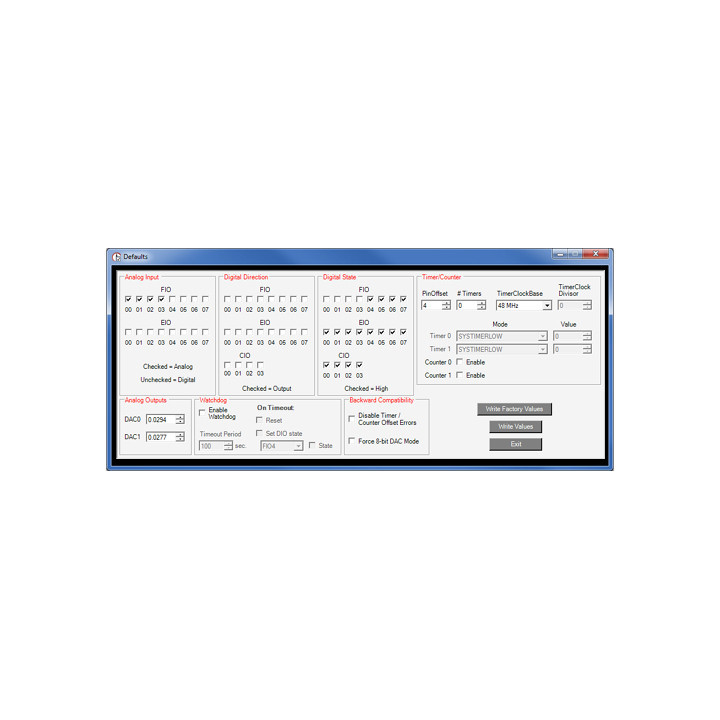

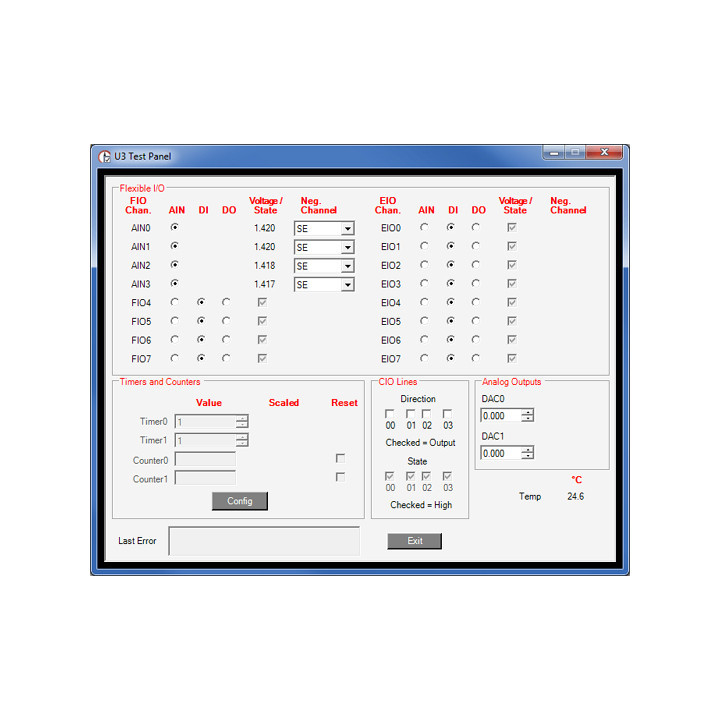

LJControlPanel
Ce logiciel est un utilitaire de configuration et de test simple pour les boitiers LabJack U3, U6 et UE9.





LJSelfUpgrade
Ce logiciel vous permettra de mettre à jour le microprogramme sur les boitiers U3, U6 et UE9.





Si vous ne disposez pas de langage de programmation, sachez que nous proposons également en option au bas de la page un logiciel spécialisé appelé "Profilab Expert". Ce dernier est un générateur d'applications "PC" basé sur une "saisie graphique". Ce dernier vous permettra d'afficher, de mémoriser et de traiter les données en provenance du boîtier "LabJack U3" (ce logiciel est optionnel et il n'est pas livré avec le boîtier).


Nous proposons également en option (au bas de la page) de très nombreuses petites platines d'interfaces optionnelles permettant d'adapter les signaux en fonction de vos applications.


Note: Il est également possible de raccorder et de piloter un boitier LabJack U3 sur une platine raspberry Pi. Cliquez ici pour plus d'informations
