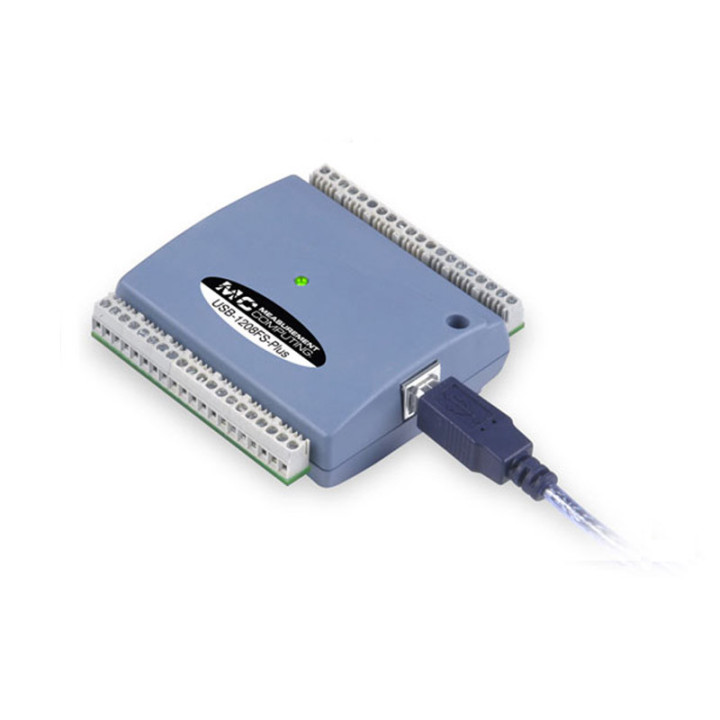

Boitier d'acquisition USB USB-1208FS-Plus

Tous les appareils de cette série offrent quatre entrées analogiques différentielles (DIFF) ou huit entrées analogiques asymétriques (SE), deux sorties analogiques, 16 E/S numériques et un compteur d'événements.

Le modèle USB-1208LS offre des taux d'échantillonnage allant jusqu'à 1,2 kéch./s, tandis que les modèles USB-1208FS-Plus et USB-1408FS-Plus offrent des débits d'échantillonnage allant jusqu'à 50 kéch./s.

Tous les appareils de cette série prennent également en charge plusieurs plages d'entrée de tension sélectionnables par logiciel, ce qui les rend parfaitement adaptés à un large éventail de mesures.

Ces appareils sont alimentés par USB et ne nécessitent aucune alimentation externe.

Les modèles USB-1208LS et l'USB-1208FS-Plus disposent de huit entrées analogiques SE 11 bits ou quatre entrées analogiques DIFF 12 bits.

Le modèle USB-1408FS-Plus dispose de huit entrées analogiques SE 13 bits ou quatre entrées analogiques DIFF 14 bits.

Tous les dispositifs prennent en charge des gammes sélectionnables par logiciel qui fournissent des entrées de ±1 V à ±20 V dans une configuration DIFF et de ±10 V dans une configuration SE.

L'USB-1208LS bénéficie de deux sorties analogiques 10 bits avec une plage de 0 V à 5 V. L'USB-1208FS-Plus et l'USB-1408FS-Plus disposent quand à eux de deux sorties analogiques 12 bits avec une plage de 0 V à 5 V.

Tous les appareils bénéficient de 16 lignes d'E/S numériques de niveau TTL. Les E/S numériques peuvent être programmées sur chaque port 8 bits (Port A et Port B) pour l'entrée (par défaut) ou la sortie.

Chaque appareil prend en charge un compteur de niveau TTL 32 bits qui accepte des entrées jusqu'à 1 MHz.

La prise en charge logicielle comprend DAQami, une application optionnelle prête à l'emploi pour l'enregistrement de données, la visualisation et la génération de signaux. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB®, Linux® et Python™.


Caractéristiques (version USB-1208FS-Plus):
- Huit entrées analogiques SE/quatre DIFF
- Résolution 12 bits
- Deux sorties analogiques
- 16 E/S numériques
- Une entrée de compteur
- fréquence d'échantillonnage de 50 kéch./s
