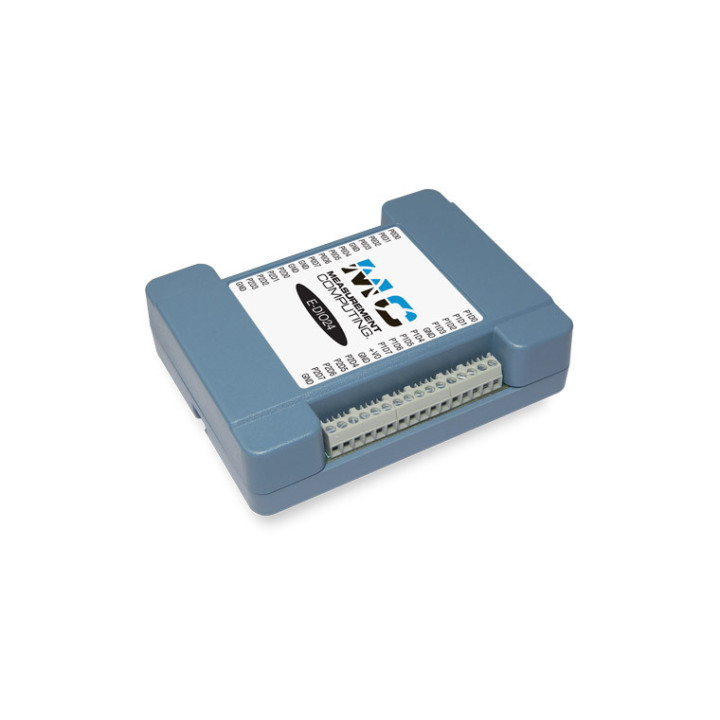

Boitier d' acquisition Ethernet - MCC E DIO24

Le boitier d' acquisition ethernet Measurement Computing E DIO24 dispose de 24 lignes d'E/S numériques configurées comme trois ports 8 bits. Chaque bit est configurable individuellement pour l'entrée ou la sortie. Les utilisateurs peuvent activer un bit numérique configuré pour que la sortie change d'état lorsqu'une connexion hôte est établie ou interrompue. Les données peuvent être transférées à des débits allant jusqu'à 5kS/s lorsque l'appareil et l'hôte sont connectés par Ethernet au même réseau local.

Le débit typique dépend du système. Toutes les lignes DIO sont tirées vers le haut par défaut à 5 V via des résistances de 47 kΩ via trois cavaliers intégrés. Chaque cavalier configure un port numérique 8 bits et peut facilement être changé en pull-down.

La broche du compteur d'événements 32 bits compte les impulsions TTL et accepte les entrées de fréquence jusqu'à 10 MHz.

L'E-DIO24 est alimenté en externe par une alimentation 5 VDC incluse.

La prise en charge logicielle comprend DAQami, une application optionnelle prête à l'emploi pour l'enregistrement de données, la visualisation et la génération de signaux. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® et Python™.


Caractéristiques:
- 24 lignes d'E/S numériques
- Capacité de commande ±24 mA
- Alarme de sortie numérique
- Un compteur d'événements 32 bits (partagé avec une broche DIO)
- Configuration réseau à distance
- Accessoires livrés avec le boitier : câble Ethernet et alimentation (sortie 5 Vcc)
