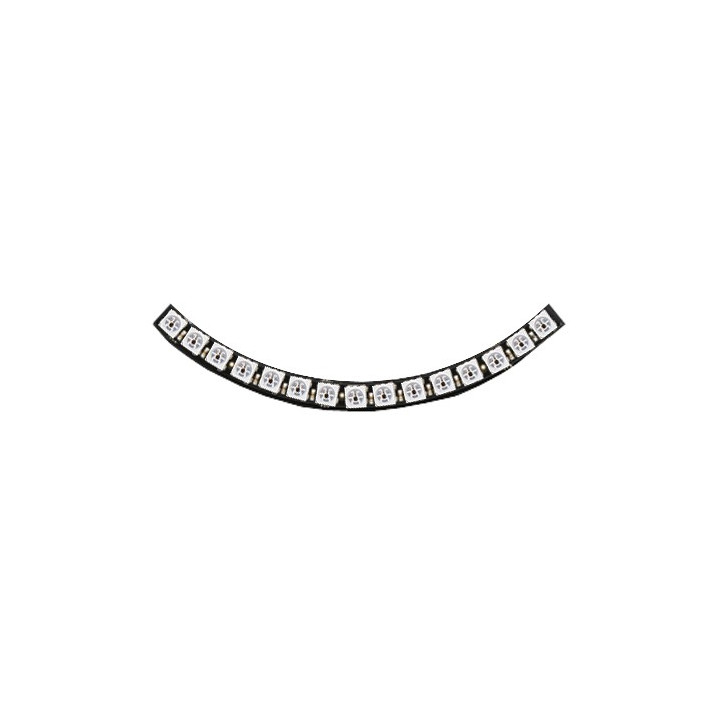

Bargraphe LED RVB ADA1768 - Cercle Lumineux 15 Leds

Driver intégré permettant un pilotage aisé via un microcontrôleur externe (ex.: Arduino, PIC, AVR, etc...). Pour ce faire un signal au timing "rigoureux" devra leur être envoyées (les bases microcontrôlées avec un système d'exploitation Linux ou avec un langage interprété ne seront donc pas à même de les piloter).

Par exemple vous pourrez réaliser un bargraphe circulaire "géant" de près de 21 cm de diamètre avec un total de 60 Leds adressables, en soudant simplement 4 modules via 3 ponts de soudures (à réaliser par vos soins).

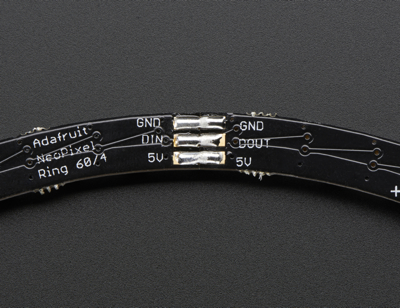

Ci-dessous les 3 ponts de soudures à réaliser pour relier 2 modules entres eux.





Voici le rendu obtenu une fois 4 modules ADA1768 soudés les uns aux autres.




Du fait de la haute luminosité des Leds (surtout pour les couleurs "tirant" vers le blanc), il est IMPERATIF de ne JAMAIS regarder directement la source lumineuse sous risque de graves séquelles oculaires.

Nous proposons également en option dans la colonne de droite une petite platine de pilotage optionnelle pour ce bargraphe.
