Mini Automate programmable Arduino Opta Lite AFX00003

Le module Arduino® Opta Lite AFX00003 est un mini automate programmable sécurisé avec des caractéristiques avancées pour l'automatisation industrielle.

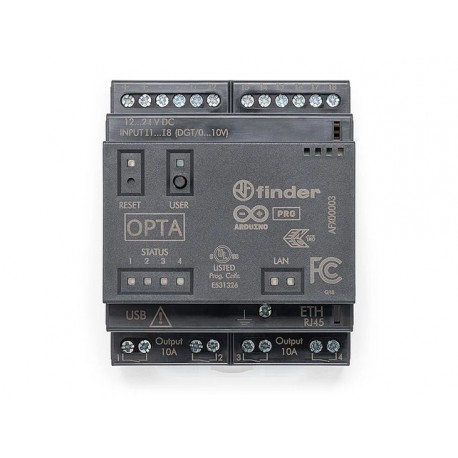

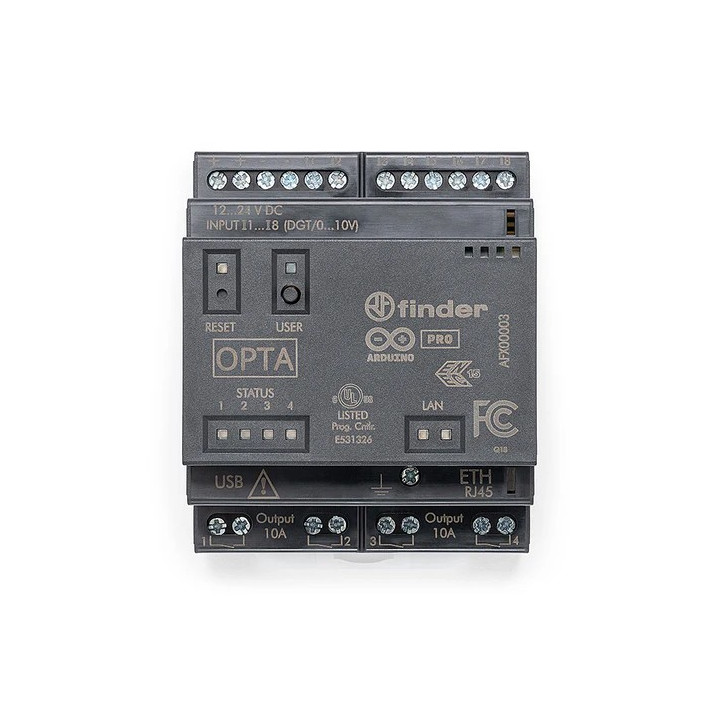

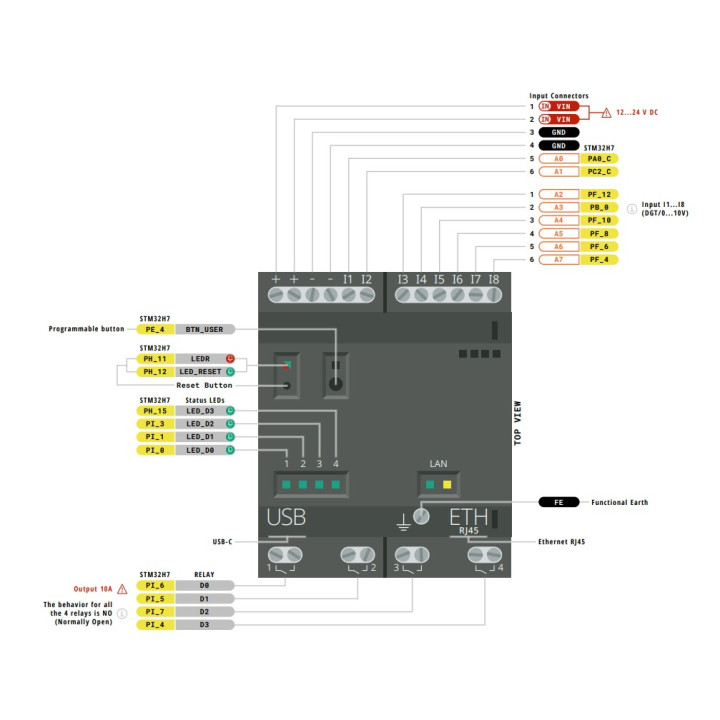

Présentation du boitier Arduino Opta

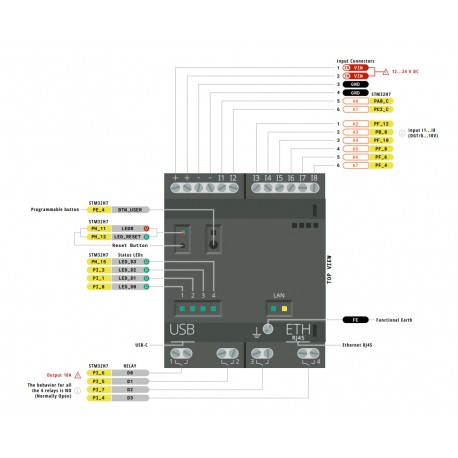

Il se présentet sous la forme d'un boitier au format Rail Din intégrant 8 entrées analogiques/numériques (sur bornes à vis), 4 sorties relais (sur bornes à vis) avec 4 leds d'état, un port Ethernet sur connecteur RJ45 (avec 2 leds d'état), un port USB-C, un bouton RESET et un bouton-poussoir libre d'utilisation.

Conçu en partenariat avec Finder®, fabricant leader d'appareils d'automatisation industrielle, il permet aux professionnels d'étendre leurs projets d'automatisation en prenant en charge à la fois l'utilisation des langages PLC au standard IEC 61131-3 via des API comme LD (Ladder Logic Diagram), FBD (Function Block Diagram), SFC (Sequential Function Chart), ST (Structured Text) ou IL (Instruction List) et l'écosystème ouvert IDE Arduino® largement connu pour ses nombreuses librairies et codes sources.

Intégrant un processeur ARM double cœurs STM32H747XI (combinant un Cortex-M7 et Cortex-M4), la puissance de calcul du modules Arduino® Opta Lite permet une large champs d'applications de contrôles, process et de surveillance en temps réel.

La programmation du module Arduino® Opta s'effectue via son connecteur au standard USB-C:

• Supporte Arduino IDE 2.0
• Supporte Arduino PLC IDE via API (LD, FBD, ST, SFC et IL)

L'environnement de développement est disponible en libre téléchargement à l'adresse: www.arduino.cc

- Existe également en version avec connectivité RS485 (Opta RS485)
- Existe également en version avec connectivités RS485 et Wi-Fi/Bluetooth Low Energy (Opta WIFI)


Caractéristiques du boitier Arduino Opta

• Alimentation: 12 à 24 Vcc
• Processeur: STM32H747XI Dual ARM® Cortex®
  • Avec cœur Cortex-M7 jusqu'à 480MHz
  • Avec cœur Cortex-M4 jusqu'à 240 MHz)
• Mémoires:
  • 1 MB RAM
  • 2 MB Flash
  • 16 MB Flash QSPI
• Ports:
  • USB Type-C (pour la programmation)
  • Ethernet 10/100 BASE-T avec 2 leds d'état (supporte TCP/IP ou Modbus TCB) sur RJ45
• Horloge RTC
• 8 entrées/sorties configurables:
  • Numérique (0-24Vcc @ 4,5 kHz max.)
  • Analogique (0-10V @ résolution 12 à 16 bits)
• 4 sorties relais (avec leds d'état): 4 x NO (10A / 250VAC)
• 1 port d'extension
• 1 bouton RESET
• 1 bouton-poussoir libre d'utilisation
• Circuit de sécurité: ATECC608B
• Langage de programmation supporté:
  • IDE Arduino 2.0
  • IDE Arduino PLC standard IEC-61131-3 (LD, FBD, SFC, ST et IL)
• Indice de protection: IP20
• Température d'utilisation: -20°C à +50°C

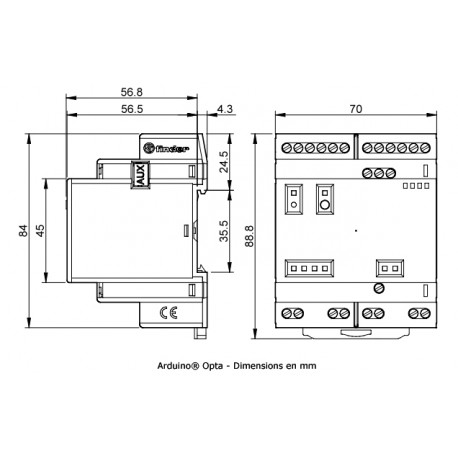

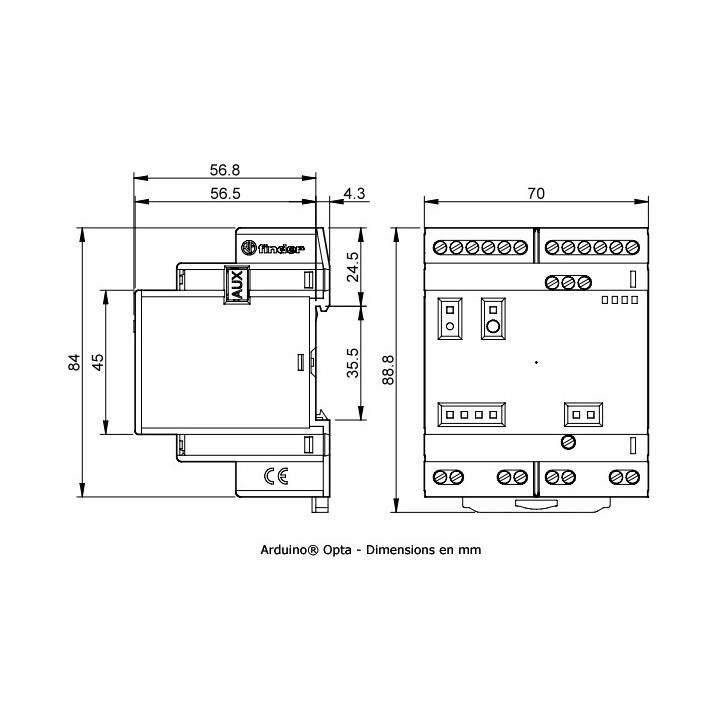

• Dimensions: 88,8 x 70 x 61,1 mm
• Certifications: cULus, FCC, UKCA, REACH, WEEE, CB, ENEC, CE
