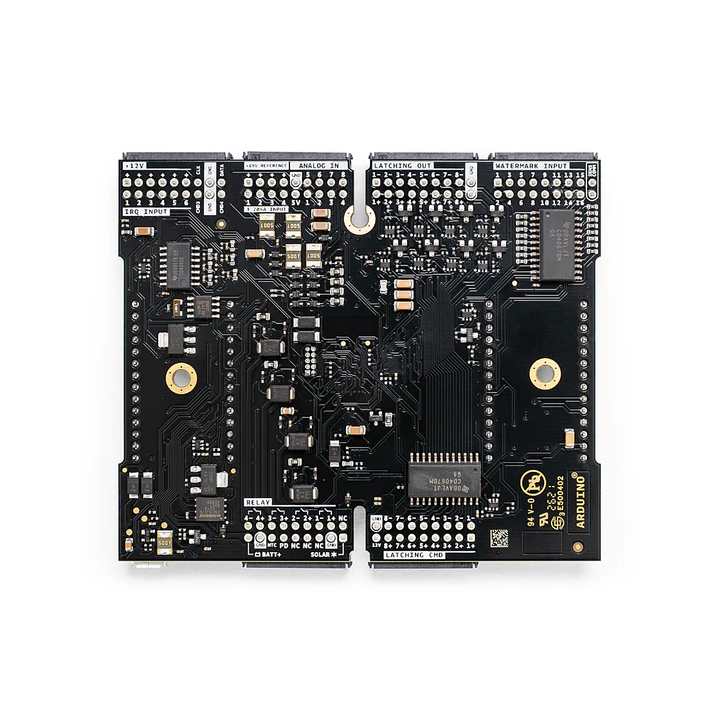

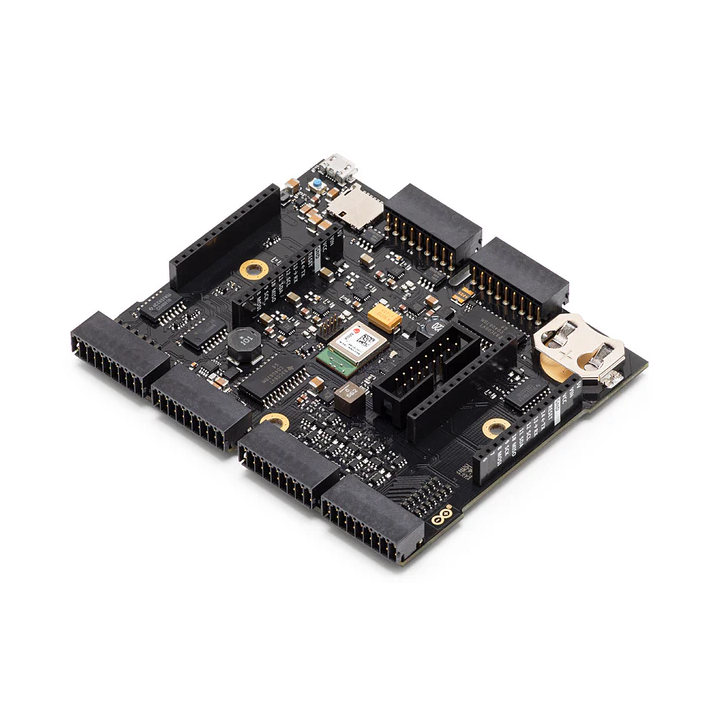

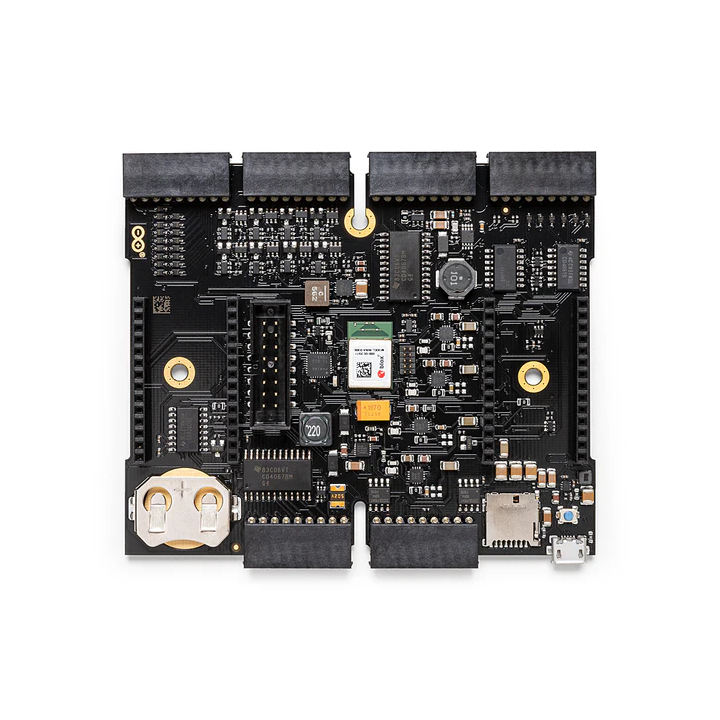

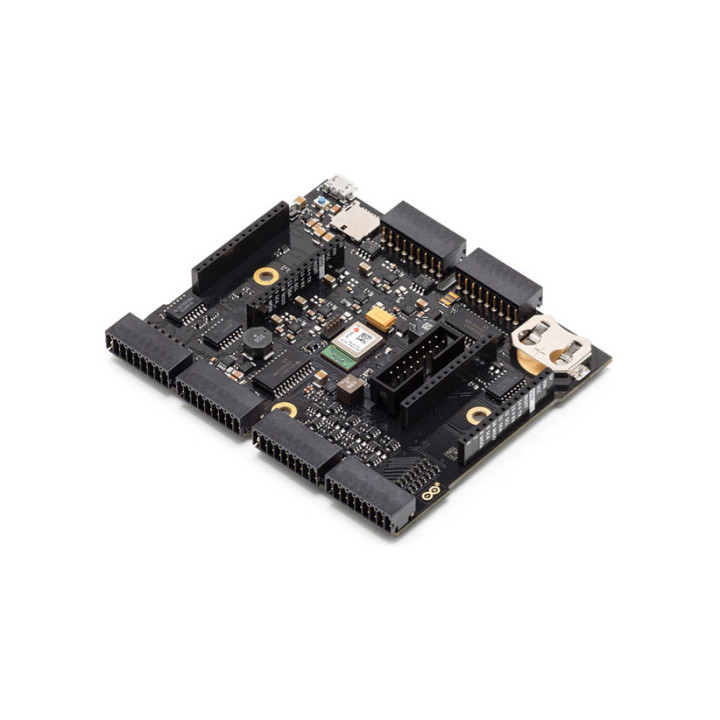

Carte Arduino Pro Edge Control AKX00034 Base ARM® Cortex®-M4F

La carte Arduino Edge Control offre des caractéristiques avancées pour le contrôle et le monitoring en temps réel, idéale pour les applications agricoles et industrielles.

Elle fournit un système de contrôle, avec connectivité modulaire particulièrement adapté à l'irrigation. Intégrant de base une connectivité Bluetooth™, vous pouvez étendre ses possibilités de transmission en ajoutant jusqu'à 2 cartes Arduino® MKR suivant vos besoins (non livrées).

Réservée aux utilisateurs avertis la carte Arduino® Edge Control est particulièrement adapté pour les mesures agricoles, systèmes d'irrigation intelligents, culture hydroponique et autres mesures environnementales et pilotage d'actionneurs dans les milieux industriels et professionnels. Elle est conçue pour effectuer du monitoring de précision en temps réel depuis des capteurs externes (non livrés) grâce à une horloge RTC intégré (avec pile de sauvegarde) et à un connecteur au format microSD (carte mémoire non livrée) et la permet de piloter des dispositifs externes (moteur, électrovannes, ventilateur, etc...).


Caractéristiques principales du module Arduino Edge Control

De faible consommation (200 µA en veille) et pouvant être alimentée en 12V par batterie (non livrée) et par panneau solaire (non livré) avec régulation de charge intégré, cette platine est particulièrement adaptée aux applications nomades et dispose ainsi d'une grande autonomie (jusqu'à 34 mois* avec batterie 12V/5Ah).


Connectivité et contrôle à distance avec le module Arduino Edge Control

Contrôlable à distance via Arduino IoT Cloud (ou autres services tiers) en utilisant un large choix d'options de connectivité, la carte Arduino® Edge Control intègre de base une connexion Bluetooth® mais cette connectivité peut être étendue en 2G/3G/CatM1/NB-IoT, LoRa®, Sigfox et WiFi en ajoutant jusqu'à 2 cartes Arduino® MKR (non livrées) à insérer sur des connecteurs femelles prévus à cet effet. Vous pourrez ainsi la contrôler à distance depuis une tablette, un smartphone ou un PC.

La platine dispose également d'un connecteur mâle type HE10 2x8 broches pour recevoir en option un module afficheur 2x16 caractères.


Programmation et interfaces du module Arduino Edge Control

La programmation s'effectue via son connecteur micro USB (câble à prévoir) depuis l'interface IDE Arduino®.

L'ensemble des entrées/sorties sont accessibles sur 6 connecteurs 18 contacts débrochables (Phœnix Contact 1844646) dont:

• Les entrées alimentations pour batterie* et panneau solaire*
• 6 broches de "réveil"
• 16 entrées pour capteurs de niveau hydrostatique (non livrée)
• 8 entrées analogiques 0-5 V
• 4 entrées 4-2 0mA
• 8 sorties pour commande de relais (avec drivers)
• 8 sorties pour commande de relais (sans drivers)
• 4 sorties relais statiques 60V @ 2,5 A max.

Spécifications techniques du module Arduino Edge Control

• Alimentation: 12Vcc pour batterie* (sur connecteur Phœnix Contact)
                      16 à 20 Vcc pour panneau solaire* (sur connecteur Phœnix Contact)
• Circuit LT3652: pour la gestion de charge par panneau solaire
• CPU: ARM® Cortex®-M4F @ 64 MHz / 1 MB Flash / 256 KB RAM
• Coprocesseur crypto: ARM® Cryptocell® CC310 (128 bit AES/ECB/CCM/AAR)
• Mémoire externe: 1 MB Flash / 2MB Flash QSPI
• Slot microSD (carte non livrée)
• Port USB (micro USB) Full-Speed (12 Mbps)
• Horloge RTC avec pile de sauvegarde CR2032 (livrée)
• Bluetooth compatible BLE 5 (via stack Cordio®) et BLE 4.2 (via Stack Arduino®)
• 6 connecteurs (2x9 broches) débrochables 1844646 Phœnix Contact
• 2 supports femelles pour MKR (pouvant fournir au total jusqu'à 3A) avec interfaces indépendante I2C et UART
• 1 connecteur HE10 2x8 pour module afficheur (non livré)
• Faible consommation: 200µA (en veille)
• QSPI/SPI (32MHz)/TWI/I²S/PDM/QDEC
• ADC 12 bits (200 ksps)
• Plage de température d'utilisation: -40°C à +85°C
• Dimensions: 104 x 86 mm
• Poids: 67 g

* la batterie et les panneaux solaires ne sont pas inclus, l'autonomie dépendra de la batterie utilisée et du mode de fonctionnement de la platine.


Environnement de développement

L'environnement de développement IDE de cette platine est disponible en libre téléchargement à l'adresse: https://www.arduino.cc/pro/software
