Starter Kit pédagogique Analyseur Logique pour carte Arduino

    Starter kit apprentissahe analyseur logique + module arduino officiel
    STK-LAP
    Disponible
    222,00 € TTC
    185,00 € HT

    Dont 0,12 € d'eco-participation déjà incluse dans le prix

    Idéalement conçu pour les universités et tous les passionnés d'électronique et de programmation, ce starter kit contient un analyseur logique 8 voies, une carte Arduino® UNO (version officielle) ainsi que divers accessoires d'expérimentation.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Ce starter-kit analyseur logique pour Arduino vous permettra de réaliser des projets d'expérimentations tout en effectuant des analyses des signaux (idéal pour étudier des signaux comme le bus I2C, le bus SPI, etc...).


    Le starter-kit analyseur logique et arduino

    Le puissant logiciel (en Anglais) fonctionnant sur PC, couplé à l'analyseur logique vous permettra d'effectuer vos différentes mesures (grâçce à plus de 80 protocoles de décodage gratuits).



    Exemple d'application du starter-kit analyseur logique et arduino

    Application du starter-kit analyseur logique et arduino



    La documentation du starter-kit (120 pages) représente de façon très précise et explicite 10 montages à réaliser à l'aide de schémas clairs et détaillés (cette documentation n'est disponible qu'avec le starter-kit).

    Détails du starter-kit analyseur logique et arduino


    Contenu:
    1 x Analyseur logique "LAP Educator"
    1 x carte Arduino® UNO R3
    1 x Afficheur LCD 2x16 caractères
    1 x Module à 4 Leds RGB à commande I2C
    1 x Module USB Bridge
    1 x Module capteur de son
    10 x Sondes de mesures avec grip-fil
    1 x Coupleur de piles 2xAA (piles non livrées)
    2 x Câble USB A-B (un pour l'Arduino, l'autre pour l'Analyseur)
    10 x Straps flexibles femelle/femelle (pour l'analyseur)
    20 x Straps flexibles mâle/mâle (pour Arduino / breadboard)
    1 x Plaque d'expérimentation (Breadboard)
    1 x moteur CC 3V
    5 x LED
    1 x LDR (photorésistence)
    2 x Condensateurs 104 µF
    1 x Transistor NPN BC337
    1 x Capteur de température LM335
    4 x Boutons poussoirs
    1 x Potentiomètre 10Kohms
    1 x Diode 1N4148
    10 x Résistances (4x 10Kohms / 2x 2,2Kohms / 4x 330 ohms)
    1 x Guide d'expérimentation
    1 x Boite re rangement


    Caractéristique de l'analyseur logique:
    Nombre de voie: 8
    Fréquence d'échantillonnage: 100MHz (internal Timing) / 75 MHz (External State)
    Mémoire/canal: 2 / 16 / 32 kb
    Max. compr. ratio: 256
    Canaux Trigger: 8
    Trigger Events: Pattern / Edge
    Pre/Post Triggering: OUI (choisi de 0-100% pre-trigger data)
    Trigger Seq. Levels: 1
    Trigger Out: OUI (send a trigger signal that sets off another instrument)
    Bande passante: 75 MHz
    Plage: -6V à + 6V
    Précision: ± 0,1V

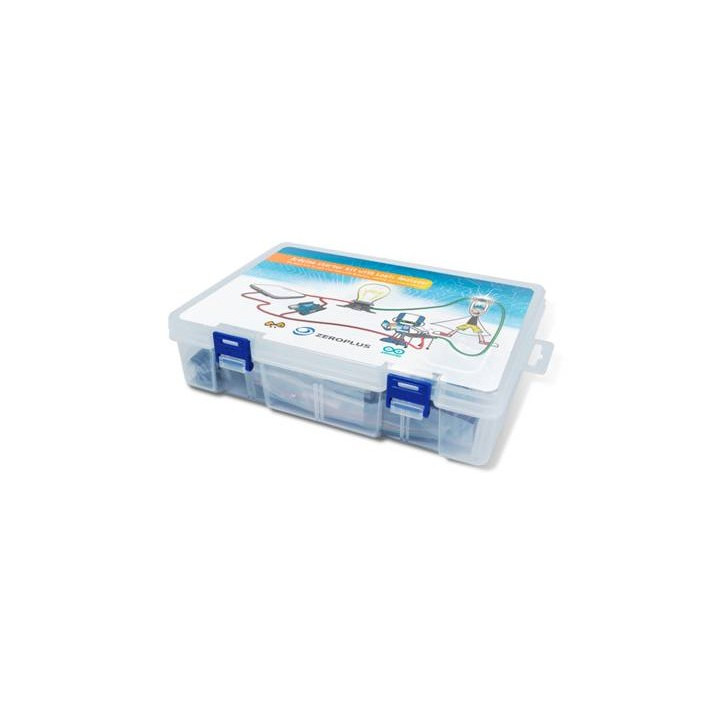

    Boite du starter-kit analyseur logique et arduino

    - L'ensemble est livré dans une malette de transport en plastique avec un guide d'expérimentation (en Anglais)



    Configuration PC requise:
    Système d'exploitation supportés: Windows 7 / 8.1 / 10
    CPU: 1GHz minimum (2GHz conseillé)
    Espace libre sur Disque Dur: 500 MB minimum (1GB conseillé)
    2 port USB de libre (USB 1.1 ou supérieur)
    Résolution minimale: 1024 x 768

    Datasheet du module
