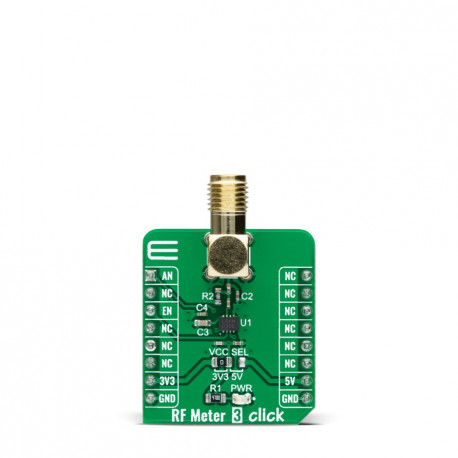

Module analyseur de puissance RMS RF Meter Click MIKROE-4906

Le module RF Meter Click MIKROE-4906 comprend un circuit LT5581qui s'apparente à un détecteur / analyseur de puissance RMS de précision monolithique à faible consommation d'Analog Devices™.

Le détecteur RMS utilise une technique propriétaire pour mesurer avec précision la puissance RF dans une plage de 2 GHz à 2,6 GHz, bien adaptée aux signaux avec des facteurs de crête élevés. Il délivre une tension continue dans une échelle linéaire proportionnelle à une puissance de signal d'entrée RF en dBm. Cette carte Click board™ convient à la mesure et au contrôle précis de la puissance pour diverses normes RF, notamment GSM/EDGE, CDMA, CDMA2000, W-CDMA, TD-SCDMA, UMTS, LTE et WiMAX.

Cette carte Click board™ peut fonctionner avec des niveaux de tension logique de 3,3 V et 5 V sélectionnés via le cavalier VCC SEL. De cette façon, il est permis aux microcontrôleurs compatibles 3,3 V et 5 V d'utiliser correctement les lignes de communication. Cependant, le Click board™ est équipé d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé, comme référence, pour un développement ultérieur.

Des exemples de programmes dédiés aux ARM™, PIC et PIC32 avec les compilateurs "C" (mikroC AI) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !

Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
