Ensemble Analog Discovery 3 Pro Bundle Digilent

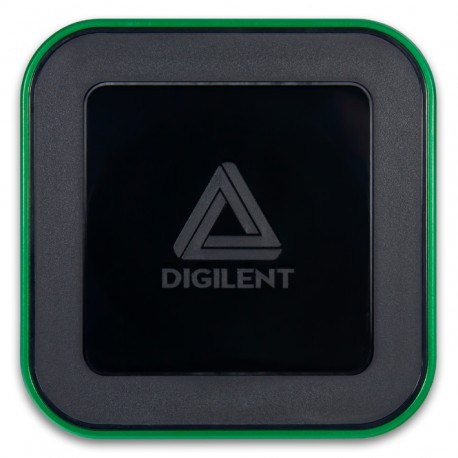

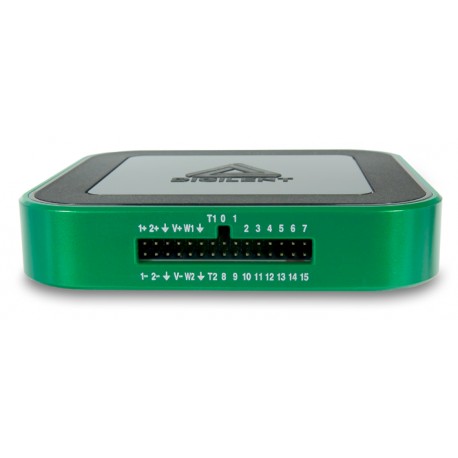

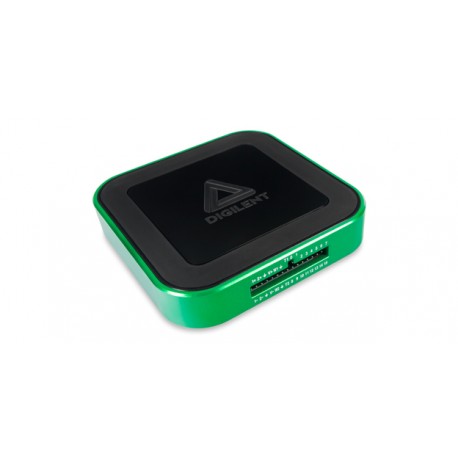

De faibles dimensions, le boitier Analog Discovery 3 est un appareil de mesure à connexion USB incorporant l'équivalent d'un oscilloscope numérique 14 bits 125 Méch./s, d'un générateur de fonctions, d'un analyseur logique, d'un générateur de modèles, d'une alimentation variable et plus encore.

À l'aide du logiciel WaveForms gratuit (pris en charge par Windows, Mac et Linux), le boitier Analog Discovery 3 peut être utilisé en laboratoire, en déplacement sur le terrain, en entreprise ou même à la maison afin de pouvoir mesurer, visualiser, générer, enregistrer et contrôler des circuits à signaux mixtes de toutes sortes.

Comme son prédécesseur, le boitier Analog Discovery 3 est un appareil de test et de mesure portable alimenté par USB, même s'il dispose d'une connexion USB-C améliorée. Cet appareil de test et de mesure est assez petit pour tenir dans votre poche, mais assez puissant pour remplacer une quantité impressionnante d'équipements de laboratoire, offrant aux professionnels de l'ingénierie, aux professeurs, aux étudiants et aux amateurs et passionnés d'électronique la liberté de pouvoir travailler avec des circuits analogiques et numériques dans pratiquement n'importe quel environnement, dans ou hors du laboratoire.





Amélioration du boitier Analog Discovery 3 :
Ce dernier dispose d'une taille de mémoire tampon plus grande que jamais, permettant d'envoyer plus de données via le générateur de formes d'onde et de les recevoir via l'oscilloscope à canaux mixtes (analogique et numérique). Il a également un taux d'échantillonnage accru allant jusqu'à 125 MS/s sur tous les canaux et une alimentation plus puissante (~ 800 mA avec une source d'alimentation externe). Les mémoires tampons plus grandes offrent également des performances accrues avec des bandes AM/FM à plus haute résolution, ainsi qu'une modulation de phase AWG, une sommation et un bouclage interne.

Cette itération de l'oscilloscope numérique Analog Discovery le plus populaire de Digilent permet également aux ingénieurs d'accéder à deux nouvelles fonctionnalités très puissantes de WaveForms : le filtre FIR (réponse impulsionnelle finie) et le filtre PID (Proportionnel Intégral Contrôleur dérivé). Grâce à l'utilisation de filtres FIR en option sur les canaux d'entrée de l'oscilloscope, les utilisateurs peuvent réduire la quantité de bruit à haute fréquence qui pourrait affecter la qualité de leurs mesures. Le contrôleur PID permet la commande d'une sortie d'un signal en fonction de la réponse de votre système.


Logiciel de pilotage du boitier Analog Discovery 3 :
WaveForms est l'application logicielle gratuite pour l'Analog Discovery 3 permettant son utilisation pour les mesures analogiques et numériques. L'interface utilisateur conviviale ressemble à la face avant des appareils de mesure de table. Le boitier Analog Discovery 3 communique avec WaveForms via la connexion USB à votre ordinateur, permettant aux utilisateurs de capturer, d'enregistrer, d'analyser et de générer des signaux mixtes et des formes d'onde mixte.

En plus de l'utilisation des instruments de mesure dans WaveForms, vous disposez d'un outil d'édition de scripts, qui permet la création de scripts personnalisés des instrument dans JavaScript.

WaveForms est conçu pour être exécuté sur un ordinateur portable ou de bureau et est compatible Windows, Mac et Linux. Pour encore plus de potentiel de personnalisation, le kit de développement logiciel (SDK) WaveForms peut être utilisé pour créer des applications et des scripts personnalisés en Python, C et autres langages.






L'Analog Discovery 3 est également compatible avec LabVIEW et Digilent Toolbox pour une compatibilité avec MathWorks' MATLAB Data Acquisition Toolbox.

Le boitier Analog Discovery 3 comprend également un essai gratuit de 30 jours pour EveryMeasure, une nouvelle plate-forme de stockage et de visualisation de données, ainsi qu'un abonnement d'un an à Multisim Live Premium, le simulateur de circuit en ligne qui permet aux utilisateurs de créer, d'apprendre et de partager des circuits et électronique en ligne.



Détail des caractéristiques du boitier Analog Discovery 2

Oscilloscope :
· Deux canaux différentiels avec résolution sur 14 bits jusqu'à 125 Méch./s par canal
  avec une plage d'entrée de +/-25 V et une bande passante de plus de 30 MHz avec adaptateur BNC en option
· Filtres d'entrée configurables par l'utilisateur et amplificateur de verrouillage
· FFT, spectrogramme, diagramme, vues de tracé XY, etc.

Générateur de formes d'onde arbitraires :
· Deux canaux avec une résolution de 14 bits jusqu'à 125 MS/s par canal avec une plage de sortie de +/-5 V,
  une bande passante de 12 MHz avec adaptateur BNC
· Formes d'onde standard, signaux modulés en amplitude et en fréquence, lecture directe à partir d'entrées analogiques,
  formes d'onde personnalisées et plus

Analyseur logique et générateur de modèles :
· 16 canaux d'E/S numériques jusqu'à 125 Mé/s par canal
· Entrées et sorties numériques 3,3 V configurables individuellement, entrées tolérantes 5 V
· SPI, I2C, UART, CAN, JTAG, ROM logique, protocoles personnalisés, etc...

Alimentations programmables :
· Alimentations variables de 0,5 V à 5 V et -0,5 V à -5 V
· Jusqu'à 800 mA par canal lorsqu'il est utilisé avec une source d'alimentation auxiliaire

Caractéristiques supplémentaires :
Instruments logiciels supplémentaires comprenant :
· Analyseur de spectre, analyseur de réseau et Analyseur d'impédance
· Analyseur de protocole, E/S numériques virtuelles telles que boutons, commutateurs, LED
· Enregistrement de données, voltmètre, scripts intégrés



Contenu livré
 - Boite de rangement en plastique
- Câble USB-C
- Câble de signal Flywire 2x15
- Lot de 5 connecteurs mâles à 6 broches
- Étiquettes Flywire à 30 broches
- Une platine Platine d'adaptation BNC Adapter Board
- 2 sondes d'oscilloscopes 60 MHz
- 1 jeu de grip fils.



Options pour le boitier Analog Discovery 2




Nous proposons (voir en bas de page) de nombreux accessoires optionnels pour le boitier Analog Discovery 3, tels qu'une platine d'adaptation à prises BNC pour le raccordement de sondes d'oscilloscope, de platine pour le raccordement sur des plaques Breadboard, d'étiquettes de marquage, d'interface analyseur d'impédance, etc...



A propos du tarif du botier Analog Discovery 3

Le Bundle Analog Discovery 3 Pro est disponible selon 2 tarifs.

Le tarif  académique  applicable pour les écoles et les étudiants    ou   Le tarif   standard  applicable pour les particuliers et les sociétés

 Vous devez sélectionner le tarif vous concernant en haut de la page dans le menu de sélection au dessus du bouton "Ajouter au panier"

Si vous sélectionnez le tarif académique, il vous faudra impérativement nous adresser une commande officielle émanant d'une école d'ingénieur, d'une université, d'un I.U.T, d'un lycée. De plus, il vous faudra également nous communiquer le N° de téléphone, le nom et l'émail d'un des professeurs amené à utiliser la platine.

En tant qu'étudiant, vous pouvez également bénéficier du tarif académique. Pour ce faire, communiquez-nous  impérativement votre adresse émail académique, le nom, l'adresse et le N° de téléphone de votre établissement ainsi que le nom d'un de vos professeurs et une copie de votre carte étudiant.


Utilisez l'onglet présent en haut du bouton "Ajouter au panier" pour choisir le tarif lors de votre commande.
