ALFAT SD Board GHI00325 - Interface microcontrôleur SD™ FAT

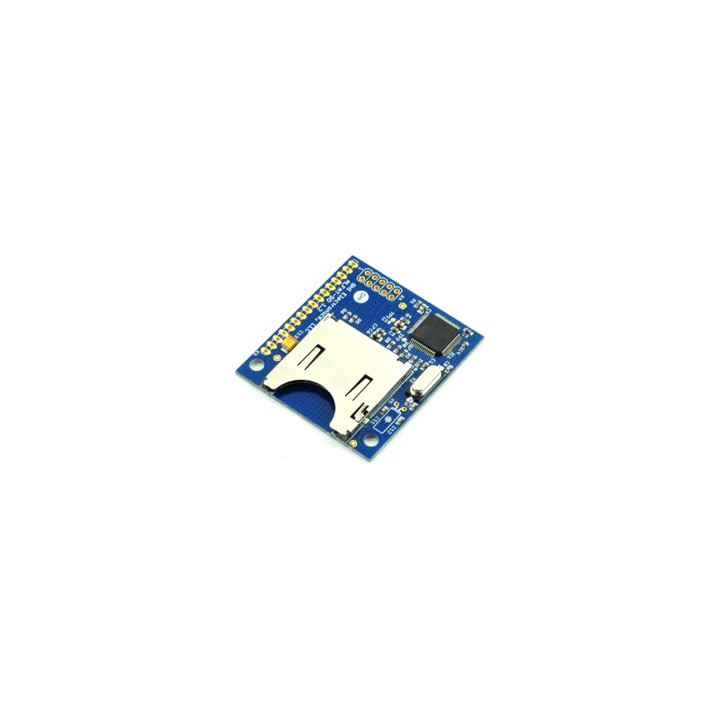

Cette petite platine permet la mise en œuvre du circuit intégré ALFAT™. Elle est spécialement conçue pour permettre à votre microcontrôleur de pouvoir lire et écrire des fichiers au format FAT standard sur des cartes mémoires SD™.

L'adressage de la platine se fait via une liaison SPI™, USART ou I2C™ au moyen de commandes très simples que devra lui envoyer votre microcontrôleur. Nous proposons également le circuit intégré ALFAT™ seul (contactez-nous).

L'animation ci-dessous montre le principe de fonctionnement du circuit uALFAT™ (très similaire au modèle ALFAT™ et qui correspond à la génération précédente). Pour la platine "ALFAT SD Board", le périphérique de stockage sera une carte mémoire SD™.


Caractéristiques:
- Supporte FAT16 et FAT32
- Supporte les noms de fichier long
- Communication avec votre microcontrôleur via une liaison UART, SPI™ ou I2C™
- Débit de l'UART programmable
- Possibilité d'ouvrir 4 fichiers en même temps
- Durée de "startup et reconnect" rapide
- Grande rapidité d'accès (4000 Kbytes/sec env.)
- Supporte les cartes SD™, MMC™ et High Capacity SD™ (SDHC)
- Alimentation 3,3 V
