Afficheur TFT couleur ADA4383 avec connecteur microSD intégré

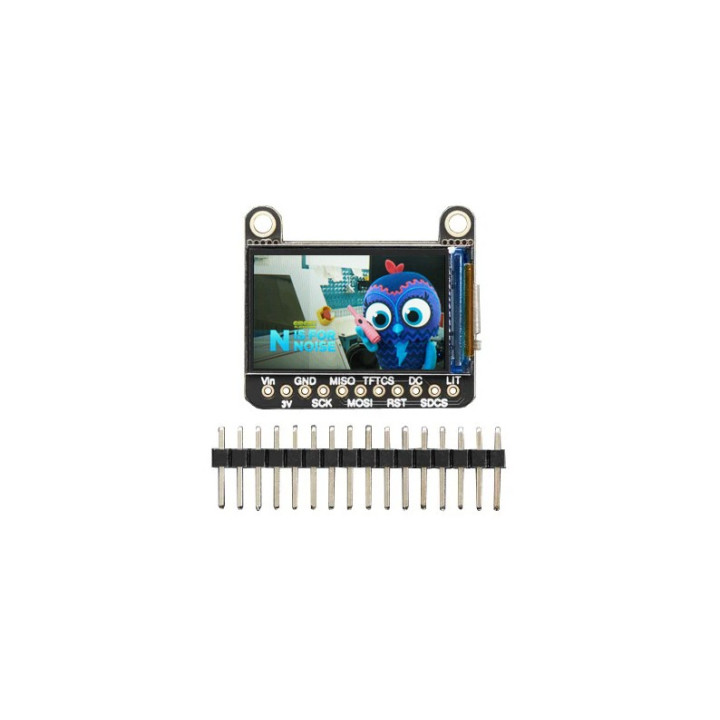

Livré avec un connecteur mâle (à souder par vos soins), cet afficheur TFT graphique couleur miniature de 1,14" dispose d'une haute densité de pixel de 260 ppi (soit une résolution de 240 x 135 pixels) soit presque 2,5x plus de pixels qu'un afficheur 0,96" de taille sensiblement similaire mais avec une résolution généralement de seulement 94x64 pixels voir 160 x 80 pixels suivant les modèles. Il sera donc très recherché pour afficher des images de petites dimensions mais très détaillées.

Le pilotage se faisant par le biais d'une liaison SPI™ aussi bien avec des niveaux logique ainsi que d'alimentation de 3,3 V ou 5 V (grâce à son adaptateur de niveau intégré), cet afficheur pourra être utilisé avec la plupart des microcontrôleurs et microprocesseurs du marcher.

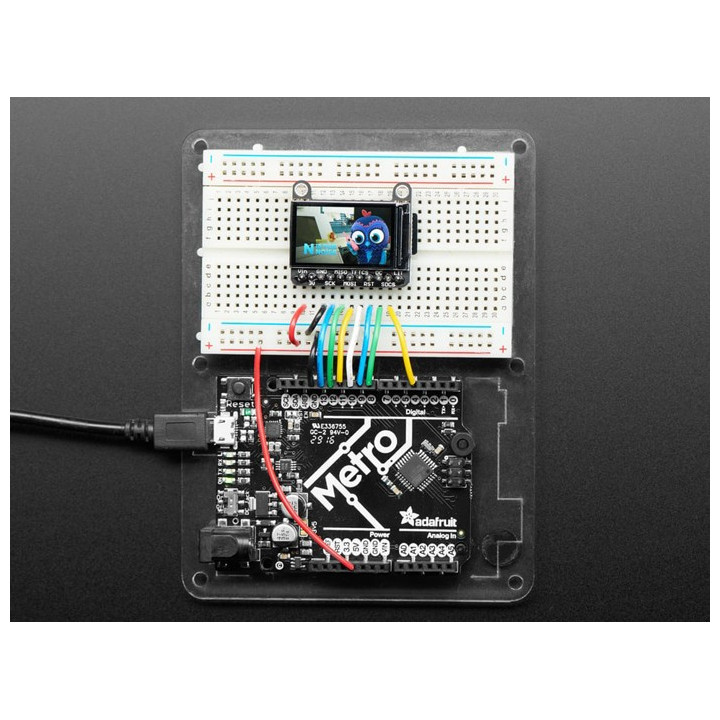

Le drivers utilisé est un ST7789 (très proche du ST7735) également compatible avec les librairies Arduino® dont vous trouverez des exemples et codes sources pour en téléchargement.

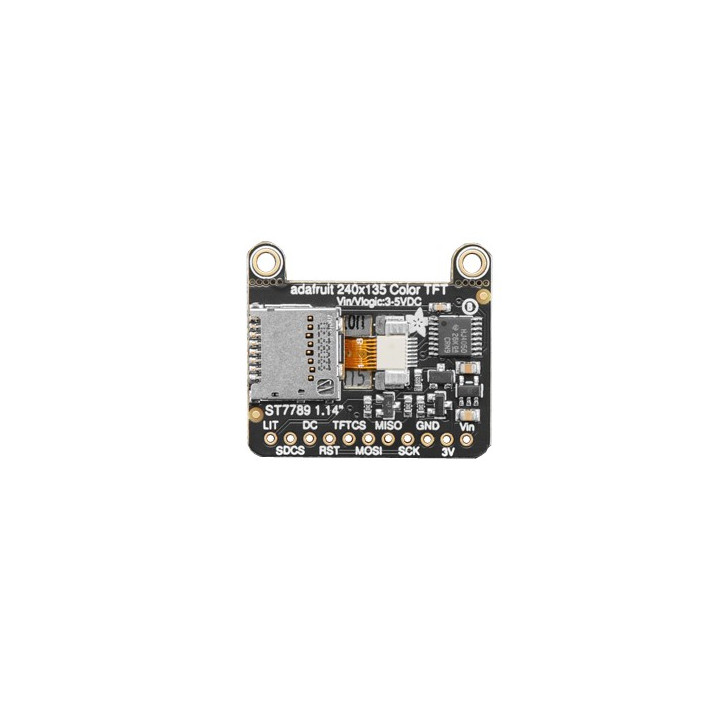

Le module dispose également au dos d'un connecteur permettant de recevoir une carte microSD™ au format FAT16/32 pour charger facilement vos images (la carte mémoire n'est pas livrée).


Caractéristiques:

• Afficheur TFT couleur 16-bit couleur
• Alimentation: 3,3 à 5 V
• Driver ST7789 (compatible avec les librairies Arduino®)
• Interface: SPI™
• Niveau logique: 3,3 ou 5V
• Connecteur pour carte microSD au dos du module (carte non livrée)
• Raccordement sur pastilles ou connecteur mâle livré (à souder)
• Dimensions: 32 x 27,8 x 5,7 mm
• Poids: 5g
