Afficheur graphique couleur tactile rond pour module XIAO

L'afficheur tactile pour XIAO est un module graphique rond et tactile conçu pour intégrer facilement un module XIAO, offrant une résolution élevée, des fonctionnalités avancées telles qu'une horloge RTC, un slot microSD et un connecteur pour batterie.

Description du module afficheur tactile

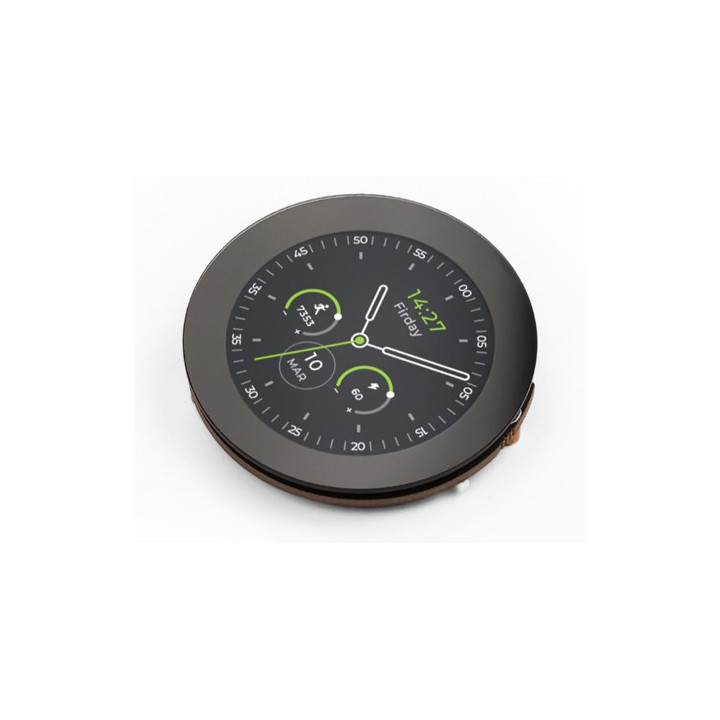

Module afficheur graphique tactile couleur (65K) rond de 1,28 pouces (Ø total 39 mm) prévu pour être piloté depuis un module XIAO* qui vient s'enficher sur un support femelle au dos de l'afficheur. L'afficheur est doté d'une résolution de 240 x 240 pixels, d'une horloge RTC intégrée, d'un support pour recevoir une pile de sauvegarde* (type bouton Lithium 3V CR927), d'un slot microSD pour carte mémoire* jusqu'à 32 GB et d'un connecteur JST 1.25 mm pour batterie* Li-ion 3,7V.

* Le module XIAO, la pile Lithium CR927, la batterie Li-ion 3,7V ainsi que la carte mémoire microSD ne sont pas livrés avec le module afficheur

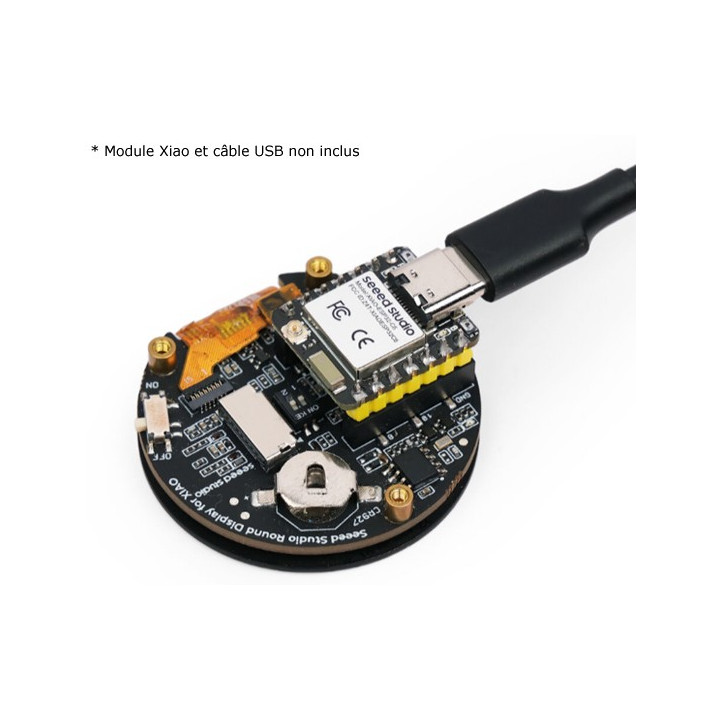

Une fois votre module XIAO enfiché, aucune soudure n'est à prévoir, l'ensemble est prêt à l'emploi et parfaitement adapté pour la réalisation d'affichages interactifs dans les maisons intelligentes, d'appareils portables et d'autres applications nécessitant une interface utilisateur compacte et tactile. De plus son format rond se prête parfaitement à la réalisation de projet type "montre".

Seeed Studio met à votre disposition en téléchargement un fichier 3D au format .STL pour imprimer une coque de protection pour l'afficheur.

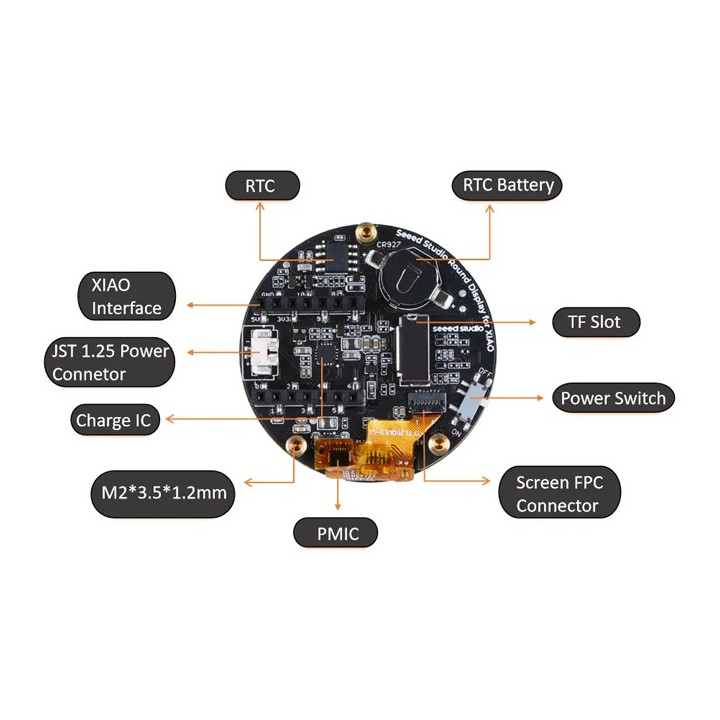

Caractéristiques techniques de l'afficheur tactile pour XIAO:

• Alimentation :
  • 5Vcc via le port USB C du module XIAO (non livré)
  • Batterie Li-ion 3,7Vcc (non livrée)
• Connecteurs JST 1.25 mm pour batterie Li-ion
• Circuit de courant de charge : 485 mA (max.)
• Afficheur graphique :
  • Tactile rond (1,28")
  • Résolution : 240 x 240 pixels
  • 65 K de couleurs
• Horloge RTC (PCF8563)
• Support pour pile de sauvegarde type Lithium 3V CR927 (non livrée)
• Slot microSD pour carte mémoire (format FAT) jusqu'à 32 GB (non livrée)

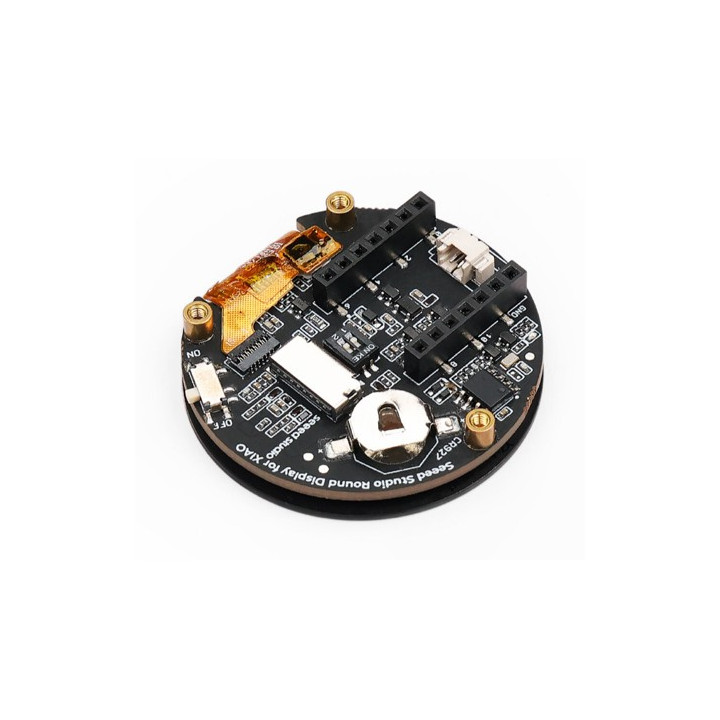

• Support femelle 2 x 7 broches pour recevoir un module XIAO (non livré)
• Interrupteur M/A
• Dimensions: Ø 39 mm
