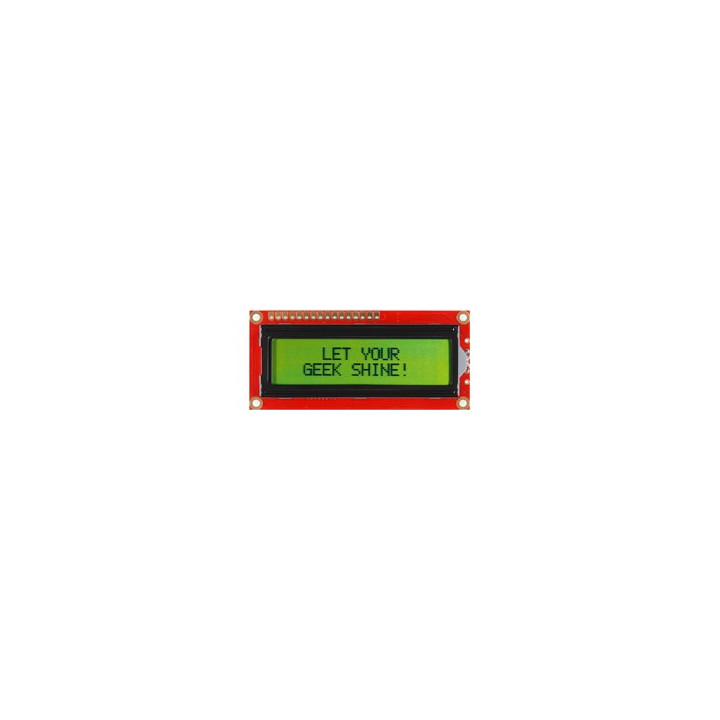

Afficheur rétroéclairé vert LCD09053 2x16 caractères faible consommation

Le "LCD-9053" est un afficheur "LCD" faible consommation destiné à être alimenté sous 3,3 V avec contrôleur intégré. Le contrôleur dispose d'une mémoire intégréeCG ROM (pour les caractères pré-définis).


Il dispose aussi d'une mémoire CG RAM (pour les caractères pouvant être redéfinis) ainsi que d'une mémoire DD RAM (pour sauvegarder éventuellement des données d'usage général).

Caractéristiques principales:
- Format: 2 lignes de 16 caractères.
- Connecteur: 1 rangée en haut à gauche.
- Mode d'affichage disponible: STN.
- Mode d'interfaçage avec un microcontrôleur externe: mode 4 ou 8 bits.
- Fonctions accessibles par programmation:
Effacement de l'écran, curseur en haut à gauche, affichage/extinction de l'écran,
affichage/extinction du curseur, clignotement caractère, décalage de l'écran ou du curseur
- Circuit de RESET automatique à la mise sous tension.
- Circuit oscillateur interne.
- Mémoires intégrées:
CG ROM (caractères pré-définis sur matrice 5 x 7 et 5 x 10 points).
CG RAM (générateur de caractères sur matrices 5 x 7 et 5 x 10 points).
DD RAM (mémoire usuelle 80 octets).
- Contrôleur intégré: S6A0069 (équivalent HD44780).

Caractéristiques mécaniques:
- Dimensions du module: 80 (L) x 36 (H) x 9,5 (e) mm.
- Dimensions de la fenêtre: 64,0 (L) x 13,8 (H) mm.
- Dimensions d'un caractère: 2,95 x 4,35 mm (matrice 5 x 7 points).
- Dimensions des points constituant la matrice: 0,55 x 0,50 mm.
- Diamètre trous de montage: 2,5 mm.
- Poids: 25 g env.
