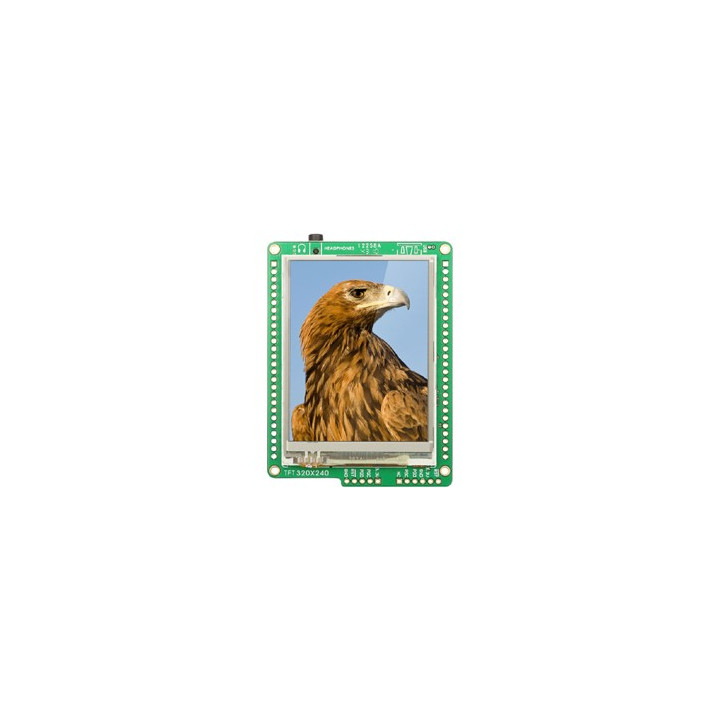

Afficheur mikromedia pour PIC24

Cette platine d'évaluation comprend un PIC24FJ256GB110 associé à un afficheur graphique TFT couleur (320 x 240 pixels) avec dalle tactile ainsi qu'avec un circuit codec capable de restituer des fichiers au format "MP3" Stéréo.

Dotée d'un bootloader intégré, le microcontrôleur de la platine pourra être directement programmé via la liaison USB présente sur le module sans outil supplémentaire externe.





Les photos ci-dessus montre la face avant et arrière de l'afficheur. Le dos de la platine laisse apparaître:

- Un connecteur pour carte mémoire microSD™ (aucune carte n'est livrée)
- Une mémoire Flash de 8 Mbit
- Une Led
- Un accéléromètre ADXL345
- Un circuit CODEC audio VS1053
- Une sortie audio sur prise jack
- Une reprise des ports d'E/S du microcontrôleur sur 2 rangées de connexion au pas de 2.54 mm
- Un circuit de charge pour batterie externe (la batterie n'est pas livrée).


L'afficheur peut également (si nécessaire) être programmé et/ou débugger via des outils externes (type mikroprog ou ICD3) via des connexions prévues à cet effet.





Nous proposons également (dans la colonne de droite) diverses platines optionnelles prévues pour s'enficher au dos de l'afficheur afin de lui ajouter des possibilités d'extension ou pour faciliter votre prototypage. Nous proposons également (toujours dans la colonne de droite) une platine d'évaluation "Workstation" dotée d'une multitude de périphériques sur laquelle vous pourrez enficher l'afficheur.



Avec quel langage puis-je développer sur cet afficheur ?
Nosu proposons en option (voir dans la colonne de droite) les compilateurs BASIC (MikroBASIC PRO), "C" (MikroC PRO) et "PASCAL" (MikroPASCAL PRO) pour microcontrôleurs dsPIC lesquels pourront être associé à l'utilitaire "Visual TFT" afin de vous offrir une solution de développement professessionnelle.
