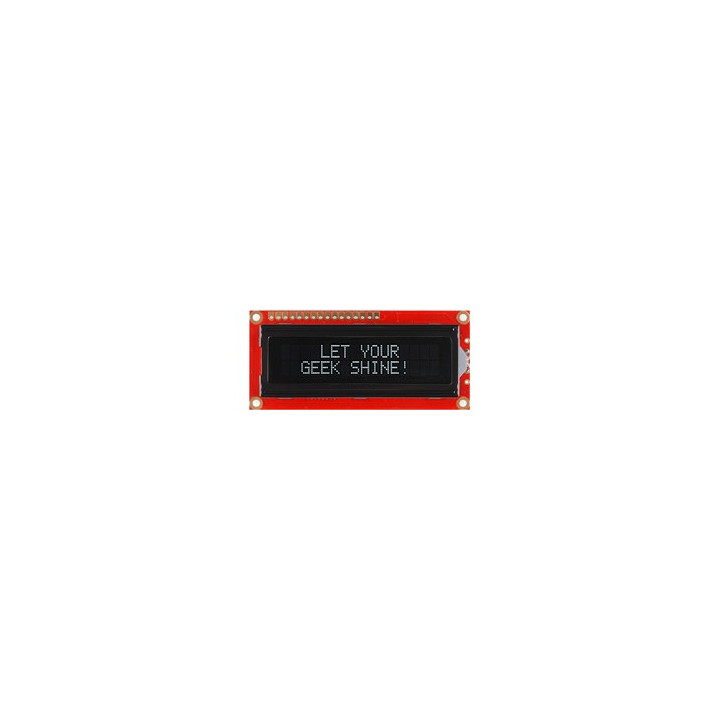

Afficheur LCD rétro-éclairé LCD00709 - Module 2x16 caractères avec contrôleur intégré

2 x 16 caractères - Ecriture blanche

Le "LCD-00709" est un afficheur "LCD" faible consommation rétro-éclairé blanc sur fond noir avec contrôleur intégré. Le contrôleur dispose d'une mémoire intégrée CG ROM (pour les caractères pré-définis).


Il dispose aussi d'une mémoire CG RAM (pour les caractères pouvant être redéfinis) ainsi que d'une mémoire DD RAM (pour sauvegarder éventuellement des données d'usage général).

Caractéristiques principales:
- Format: 2 lignes de 16 caractères.
- Connecteur: 1 rangée en haut à gauche.
- Mode d'interfaçage avec un microcontrôleur externe: mode 4 ou 8 bits.
- Fonctions accessibles par programmation:
Effacement de l'écran, curseur en haut à gauche, affichage/extinction de l'écran,
affichage/extinction du curseur, clignotement caractère, décalage de l'écran ou du curseur
- Circuit de RESET automatique à la mise sous tension.
- Circuit oscillateur interne.
- Contrôleur intégré: HD44780 (ou équivalent KS0066U).

Caractéristiques mécaniques:
- Dimensions du module: 80 (L) x 36 (H) x 9,5 (e) mm.
- Dimensions de la fenêtre: 64,5 (L) x 16,4 (H) mm.
- Dimensions d'un caractère: 3 x 5,23 mm (matrice 5 x 8 points).
- Dimensions des points constituant la matrice: 0,56 x 0,61 mm.
- Diamètre trous de montage: 2,5 mm.
- Poids: 30 g env.
