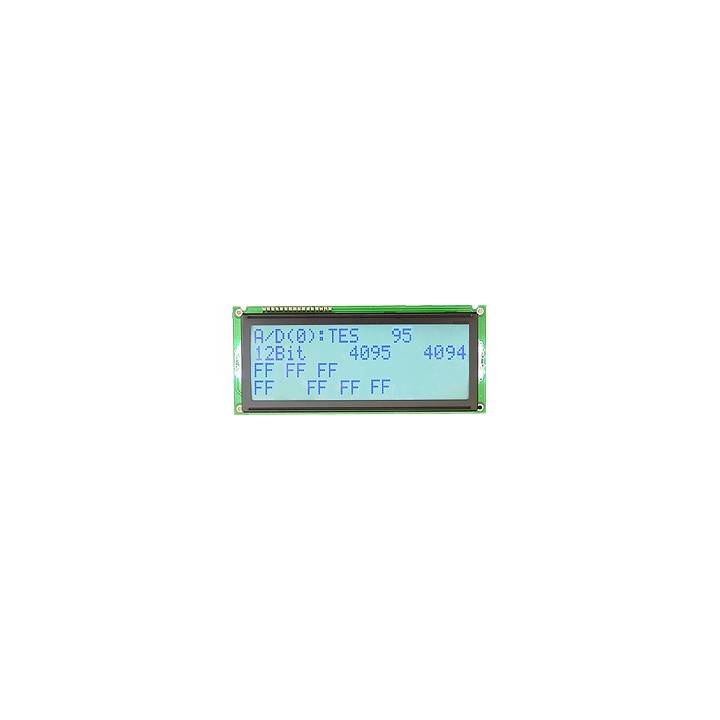

Afficheur LCD rétro-éclairé bleu BIG20416LB - Module 4 lignes 20 caractères

Le "BIG20416LB" est un afficheur "LCD" alphanumérique rétro-éclairé bleu, avec contrôleur intégré. Ce dernier est un modèle "grands caractères" compatible avec les modèle 4 x 20 caractères standards.

Son contrôleur dispose d'une mémoire intégrée CG ROM (pour les caractères pré-définis), d'une mémoire CG RAM (pour les caractères pouvant être redéfinis) ainsi que d'une mémoire DD RAM (pour sauvegarder éventuellement des données d'usage général).

Caractéristiques principales:
- Format: 4 lignes de 20 caractères.
- Connecteur: 1 rangée en haut à gauche.
- Mode d'affichage disponible: STN.
- Mode d'interfaçage avec un microcontrôleur externe: mode 4 ou 8 bits.
- Fonctions accessibles par programmation:
   Effacement de l'écran, curseur en haut à gauche, affichage/extinction de l'écran,
   affichage/extinction du curseur, clignotement caractère, décalage de l'écran ou du curseur
- Circuit de RESET automatique à la mise sous tension.
- Circuit oscillateur interne.
- Mémoires intégrées:
   CG ROM (caractères pré-définis sur matrice 5 x 7 et 5 x 10 points).
   CG RAM (générateur de caractères sur matrices 5 x 7 et 5 x 10 points).
   DD RAM (mémoire usuelle 80 octets).
- Contrôleur / drivers intégrés.

Caractéristiques mécaniques:
- Dimensions du module: 146 (L) x 63 (H) x 14.5 (e) mm.
- Dimensions de la fenêtre: 122 (L) x 41 (H) mm.
- Dimensions d'un caractère: 4,84 x 9,22 mm (matrice 5 x 7 points).
- Dimensions des points constituant la matrice: 0,92 x 1,06 mm.
