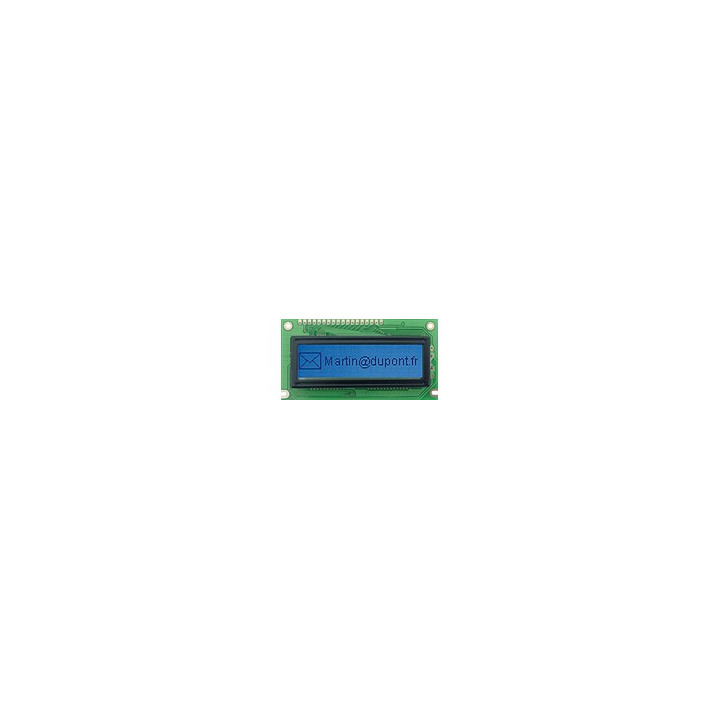

Afficheur LCD rétro éclairage bleu MDG12232 122x32 pixels faible consommation

Le "MDG12232" est un afficheur "LCD" graphique 122 x 32 pixels faible consommation avec contrôleur intégré.


Ce dernier permet l'affichage direct de pixels dans sa mémoire RAM / écran par le biais d'un microcontrôleur externe via une liaison parallèle 8 bits (+ signaux de commande).

Caractéristiques principales:
- Format: 122 x 32 pixels.
- Connecteur: 1 rangée centrée en haut.
- Mode d'affichage disponible: STN.
- Rétro-éclairage: Led (bleu).
- Angle de vue (par dessous 6:00).
- Mode d'interfaçage avec un microcontrôleur externe: mode 8 bits.
- Fonctions accessibles par programmation:
   Effacement de l'écran, Configuration ligne de "départ", lecture/écriture mémoire RAM écran,
   configuration d'adresse, lecture d'état.
- Circuit oscillateur et RESET internes.
- Contrôleur intégré: SBN1661/AX6120 ou équivalent
- Consommation rétro-éclairage: 120 mA.

Caractéristiques mécaniques:
- Dimensions du module: 84 (L) x 44 (H) x 15 (e) mm.
- Dimensions de la fenêtre: 64 (L) x 17,9 (H) mm.
- Dimensions d'un pixel: 0,40 x 0,45 mm.
- Poids: 39 g env.
