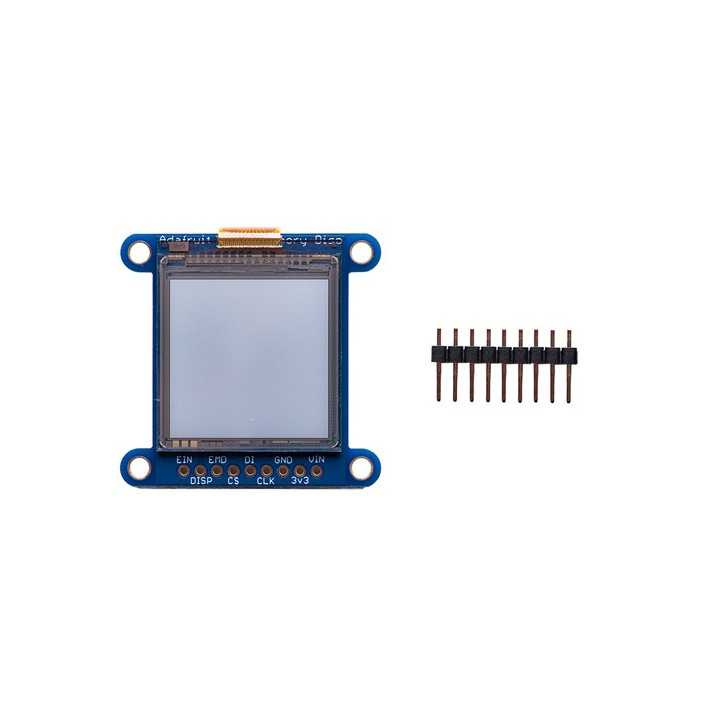

Afficheur LCD mémoire ADA1393 - écran 1,3", 96x96 pixels

Cette module intègre un afficheur LCD SHARP™ à mémoire faible consommationde type "LS013B4DN04". Compromis entre un afficheur "e-paper" et un afficheur LCD standard, il présente l'avantage d'une faible consommation comme les afficheurs "e-paper" avec la rapidité d'affichage d'un afficheur LCD.

Dôté de pixels gris foncés (légèrement réfléchissant avec un effet miroir) et d'un fond gris clair, il ne dispose pas de rétro-éclairage. Destiné à être utilisé uniquement en mode "écriture seul", l'afficheur ne nécessite que 3 broches pour être piloté (via une interface SPI).

Prévue à être alimentée en 3 Vcc, la platine dispose d'un étage de régulation 3,3V en sortie, la rendant facilement interfaçable avec la plupart des microcontrôleurs.




Exemple d'application possible (Arduino™, breadboard, straps et alimentation non inclus)







Caractéristoiques:
- Afficheur LCD: SHARP™ Monochrome LS013B4DN04
- Alimentation: 2,7 Vcc à 3,3 Vcc
- Brochage: barette mâle au pas de 2,54 mm
- Résolution: 96 x 96 pixels
- Dimensions totales: 39,96 x 39,6 x 4,84 mm
- Dimensions écran: 24,192 x 24,192 mm
- Pitch: 0,252 x 0,252 mm
- Diagonal: 1,3" (3,4 cm)
- Poids: 7,94 g
