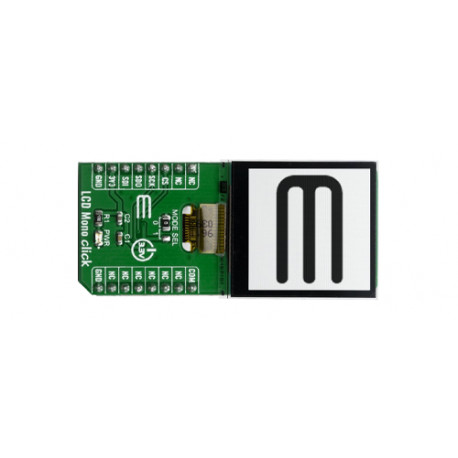

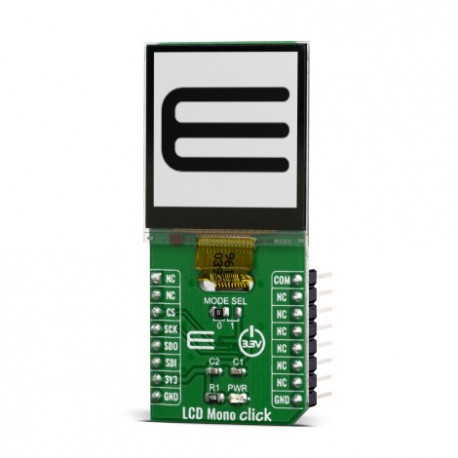

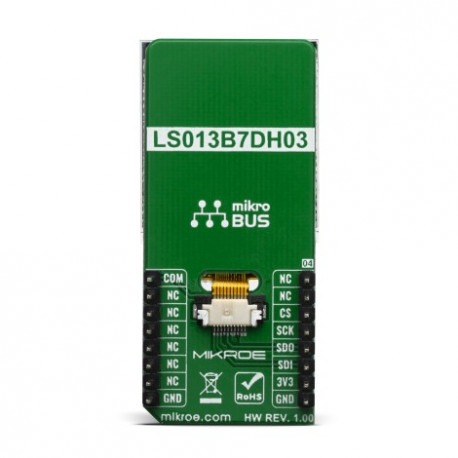

Module afficheur LCD faible consommation MIKROE3789 128x128

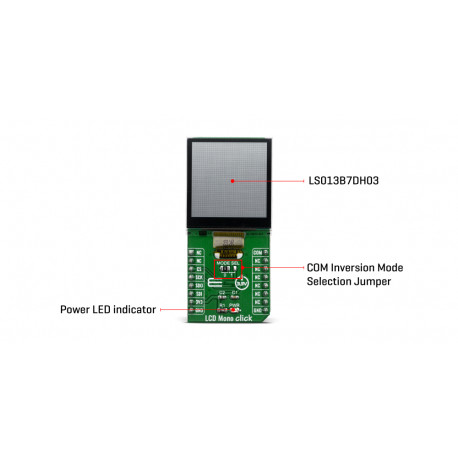

L' écran LCD utilisé sur ce module est un modèle de type LS013B7DH03 avec une matrice active réfléchissante et un module d'affichage à cristaux liquides à mémoire de type légèrement transmissif avec un panneau de 128 x 128 qui utilise un transistor à couche mince en silicium CG. Son mode transmissif est disponible par mise en œuvre avec rétro-éclairage et vous pouvez contrôler l'affichage avec une communication de signal de données série. Il dispose d'un module fin, léger et compact avec une technologie monolithique et sa caractéristique la plus importante est le panneau TFT à très faible consommation d'énergie.

Pour une application MCU, un affichage puissant peut souvent être interdit, soit en raison du prix, de la puissance de traitement du processeur ou du budget de puissance. Cependant, si vous utilisez les capacités d'économie d'énergie de l'EFM32 avec un écran LCD à mémoire matricielle Sharp™ faible consommation, vous pouvez créer une application d'affichage puissante. L'application est capable de piloter un dessin d'affichage de 128 x 128 pixels aussi peu que 2 µA tout en affichant une image statique. Même lors de la mise à jour de la trame toutes les secondes, la consommation de courant peut être inférieure à 5 µA.

 Le module s'alimente uniquement en 3,3 V. Il est conçu pour s'interfacer avec un microcontrôleur externe via une liaison SPI.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
