Afficheur graphique Raspberry Pi LCD32 avec écran tactile couleur 3,2" Images

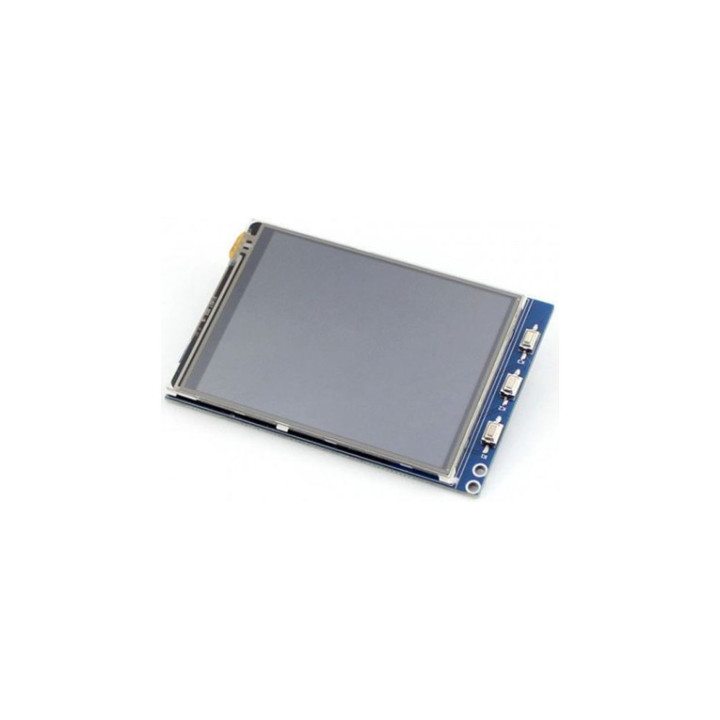

Afficheur graphique Raspberry Pi LCD32 avec écran tactile couleur 3,2"

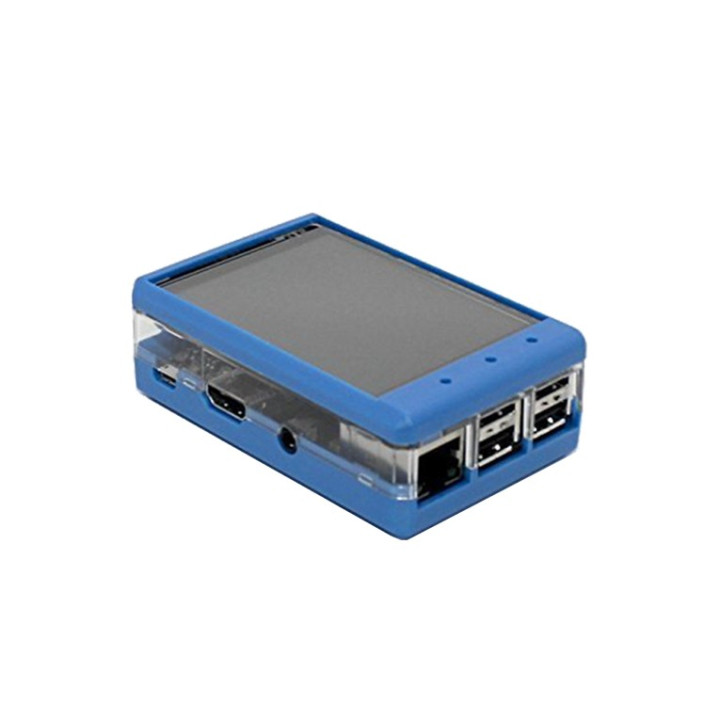

Cette platine à enficher sur une plateforme Raspberry Pi™ (B/A+/B+/2/3/3B+/4 - non incluse) intègre un afficheur TFT graphique couleur 3,2" (320 x 240 pixels) avec dalle tactile résistive (utilisable avec un ongle ou un stylet) ainsi que 3 boutons poussoirs. Elle est spécialement conçue pour être utilisée avec le boitier LEX-CASE-R11 (non inclus).
Prix :
38,40 €
TTC
Dont 0,02 € d'eco-participation
Livré avec un stylet, ce shield pour Raspberry Pi (non livrée) intègre un afficheur TFT graphique couleur de 3,2" disposant d'une résolution 320x240 pixels ainsi que d'une dalle tactile résistive et de 3 boutons-poussoirs libre d'utilisation.
Ne nécessitant aucune entretoise le shield LCD32-RTS viendra s'enficher directement sur votre Raspberry Pi et sera alimenté directement depuis cette dernière.
Les lignes de commandes pour initialiser l'afficheur ou le système d'exploitation pré-installé Rasbian pour Raspberry Pi 3 ou 4 sont disponibles sur le site du fabriquant (requière une carte microSD de 16GB minimum)
| Broches | SYMBOL | DESCRIPTION |
|---|---|---|
| 1, 17 | 3.3V | Power positive (3.3V power input) |
| 2, 4 | 5V | Power positive (5V power input) |
| 3, 5, 7, 8, 10, 22 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 12 | KEY1 | Key |
| 13 | RST | Reset |
| 15 | LCD_RS | LCD instruction control, Instruction/Data Register selection |
| 16 | KEY2 | Key |
| 18 | KEY3 | Key |
| 19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
| 24 | LCD_CS | LCD chip selection, low active |
| 26 | TP_CS | Touch Panel chip selection, low active |
Caractéristiques:
- Afficheur TFT couleur 3,2" (avec driver SSD1289)
- Alimentation: via votre Raspberry Pi
- Résolution: 320 x 240 pixels
- Nombre de couleurs: 65536 (16 bits)
- Interface: SPI
- Dalle tactile résistive (avec driver XPT2046)
- Compatible Raspberry Pi
- Format 4:3
- Dimensions: 80 x 60 x 20 mm
- Poids: 52 g
-
Note d'applicationTélécharger
-
Site du fabricantTélécharger
