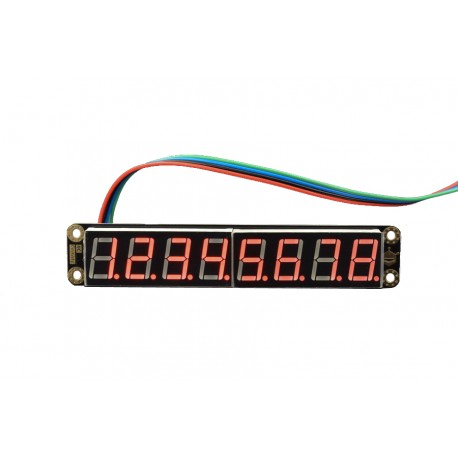

Afficheur 8 digits rouges DFR0646 avec point décimal et I2C

Livré avec son câble de raccordement 4 broches (au format Gravity), le module DFR0646-R de chez DFRobot vous permettra depuis une interface I2C d'un Arduino® ou compatibles (non livrés) de disposer d'un afficheur 8 digits rouges à 7 segments avec point décimal.

La particularité de cette afficheur est qu'il vous sera possible d'en modifier l'intensité lumineuse (sur 16 niveaux).

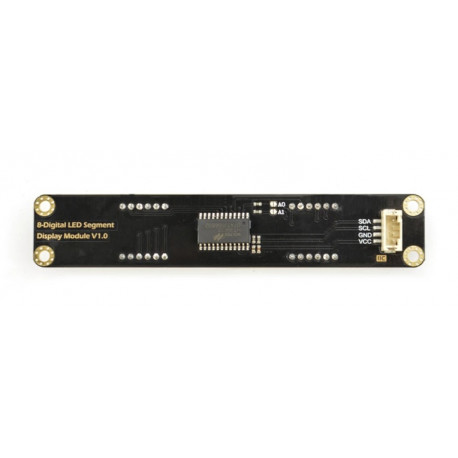

4 adresses I2C sont disponibles par pont de soudure au dos du module, pour vous permettre de piloter plusieurs modules.

Cet type d'afficheur sera idéal pour des applications de comptage, chronomètre, timer, de visualisation d'information ou de texte défilent par exemple.

Vous trouverez sur le site du fabriquant un exemple de code source ainsi que les librairies téléchargeables.





Exemple de raccordement (platine compatible Arduino® et Shield Gravity ne sont pas livrés avec l'afficheur)

Pour faciliter le raccordement de ce module afficheur sur votre Arduino® ou compatible (non livrés), nous proposons en option une platine d'interface Gravity Shield E/S. Il vous sera bien sûr également possible de le raccorder directement sur l'Arduino en utilisant un câble additionnel (non livré) type strap souple avec connecteur mâle-mâle.

Caractéristiques:

• Alimentation: 5 Vcc
• 8 digits 7 segments avec point décimal
• Couleur: Rouge
• 16 niveaux de luminosité
• Consommation: < 130 mA
• Interface: I2C
• Adresse au choix (par pont de soudure): 0xE0 (par défaut) - 0xE2 - 0xE4 - 0xE6
• Connecteur Gravity 4 point
• Câble de raccordement Gravity inclus
• Dimensions module: 117 x 22 mm
• Dimensions digits: 101 x 19 mm
• Poids: 44 g
