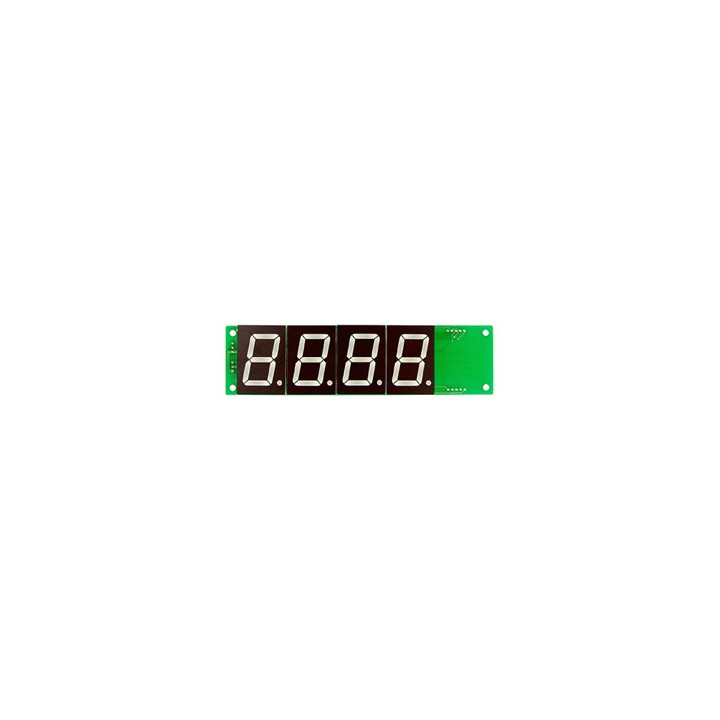

Afficheur 7 segments série SGNM4 avec 4 digits de 31 mm

Modèle avec afficheurs 7 segments de taille moyenne.

- Dimensions d'un des digits de l'afficheur: 22 x 31 mm
- Dimensions totales du module: 162 x 42 x 19 mm

Cet afficheur 7 segments à Leds est spécialement conçu pour pouvoir être piloté via une liaison série 3 fils (+5 V / Masse / RX - niveau logique 0 - 5 V) à partir des modules PICBASIC, CUBLOC, ROVIN ou tout autre microcontrôleur doté d'un port série. L'afficheur dispose d'un système d'adressage par "DIP-SWITCH" qui vous permettra de piloter jusqu'à 16 modules différents au moyen d'un même port série !





Des commandes très simples permettent d'afficher directement une valeur décimale ou hexadécimale sur l'afficheur ou d'adresser les digits un par un afin d'afficher des chiffres ou des lettres (A à F). Il est aussi possible de gérer l'affichage des "points" de séparation et d'activer leur clignotement automatique et indépendant. Un clignotement automatique de l'ensemble des digits est également activable de même qu'un clignotement indépendant de chaque digit lors du "rafraîchissement" de leur affichage. Ces derniers s'utilisent de la même façon que les modèles de la série "SGN-S4/SGN-S5"


Nous proposons (au bas de la page) le connecteur mâle associé au connecteur femelle du câble de l'afficheur ainsi qu'un câble rallonge "femelle/femelle" optionnel permettant de relier plusieurs modules afficheurs entre-eux sur un même port série.
