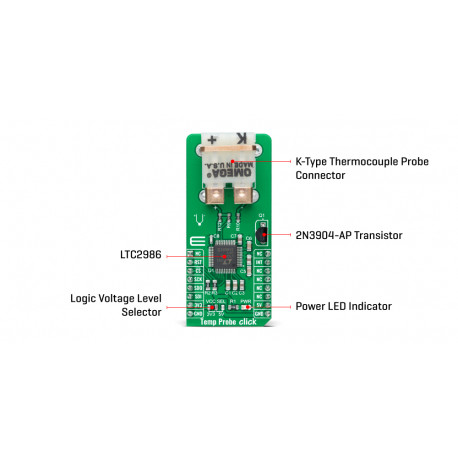

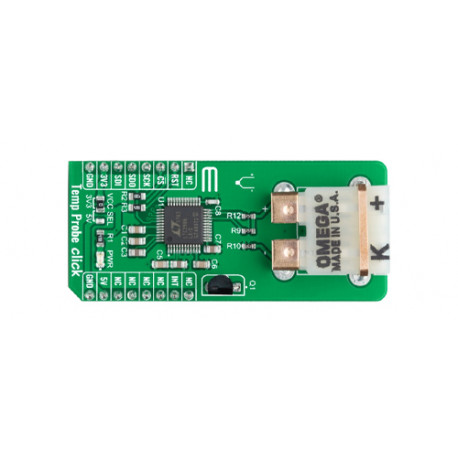

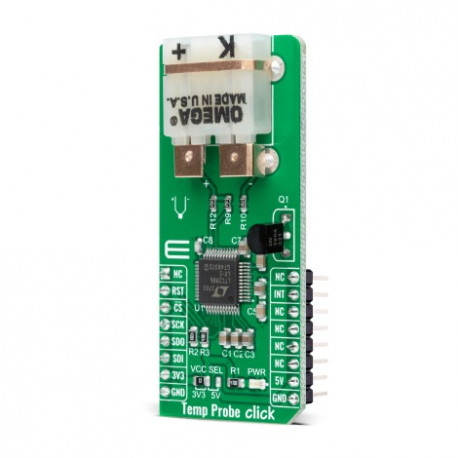

Adaptateur pour thermocouple Temp Probe Click MIKROE-4301

Le LTC2986 comprend tous les circuits actifs nécessaire, les commutateurs, les algorithmes de mesure et de conversion mathématique pour déterminer la température du thermocouple avec un connecteur PCC-SMP pour sondes à thermocouple de type K . En outre, il comprend des sources de courant d'excitation, des circuits de détection de défaut et une compensation automatique des jonctions froides par thermocouple.

Le LTC2986 mesure simultanément la sortie du thermocouple et la température de la soudure froide et effectue tous les calculs nécessaires pour indiquer la température du thermocouple en ° C ou ° F. Il combine une haute précision avec une opération simple composée de cinq états: démarrage, attribution de canal, lancement de la conversion, conversion et lecture des résultats. Il fonctionne avec des capteurs référencés à la terre sans avoir besoin d'amplificateurs, d'alimentations négatives ou de circuits de décalage de niveau où les signaux sont simultanément numérisés avec trois CAN de haute précision Δ-Σ 24 bits à l'aide d'une référence interne de 15 ppm / ° C.

Les thermocouples peuvent mesurer des températures de –265 ° C à plus de 1.800 ° C, générant une tension en fonction de la différence de température entre la pointe (température du thermocouple) et la connexion électrique sur le circuit imprimé (température de soudure froide). Afin de déterminer la température du thermocouple, une mesure précise de la température de soudure froide est nécessaire, connue sous le nom de compensation de soudure froide.

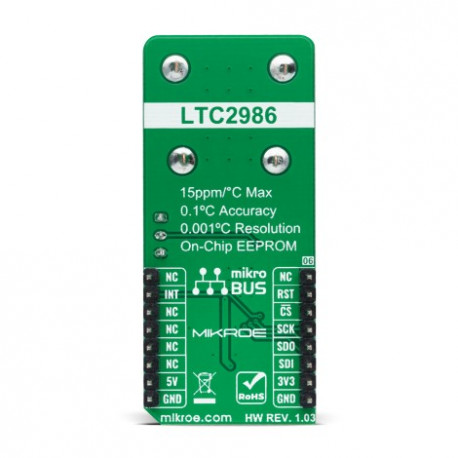

Le module Temp Probe Click pourra communiquer avec votre microcontrôleur à l'aide d'une interface série SPI avec une fréquence SPI maximale de 2 MHz. La broche d'interruption acheminée sur la broche INT du connecteur mikroBUS™ est utilisée par le LTC2986 pour signaler que l'appareil est occupé pendant le démarrage ou pendant un cycle de conversion. Parallèlement à cette fonction, le module Click board™ dispose également d'une fonction de réinitialisation acheminée sur la broche RST de la prise mikroBUS ™ qui mettra le LTC2986 dans l'état de réinitialisation en pilotant la broche RST LOW. Une fois que cette broche est retournée HIGH, l'appareil lance sa séquence de démarrage.

La sonde thermocouple de type K, n'est PAS livrée avec le module Temp Probe Click.

Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V.





Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
