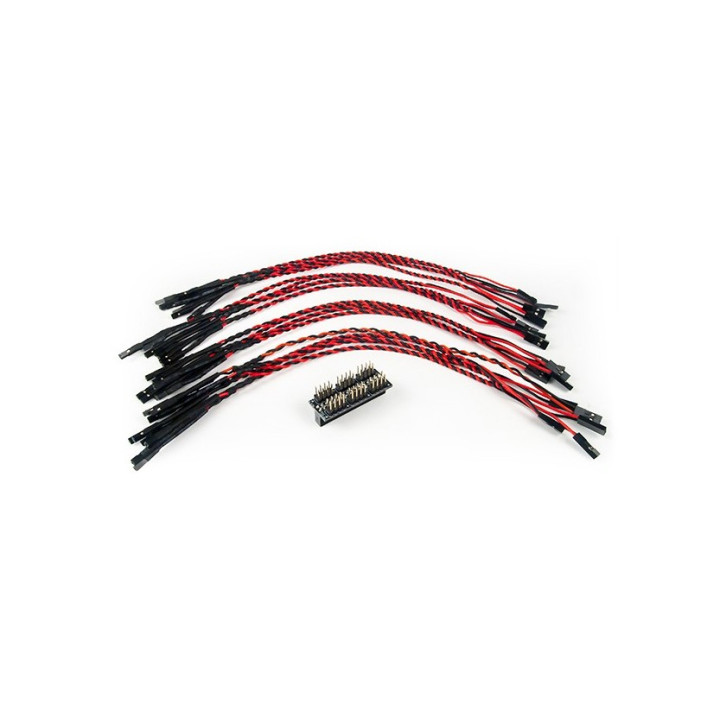

Adaptateur et sondes High Speed pour Digital Discovery

Il permet la mesure de signaux logiques haute vitesse (taux d'échantillonnage supérieurs à 800 MS/s) sur le boitier Digital Discovery (non livré).


L'adaptateur ne dispose pas de détrompeur et les deux orientations peuvent être utilisées, car les fils torsadés ne sont pas repérés par des couleur.

L'ensemble comprend 16 sondes logiques haute vitesse. Chaque câble a un fil GND (noir) torsadé avec un fil DIN_USR (coloré). Les fils se connectent à l'adaptateur grande vitesse via un connecteur femelle à 2 broches et deux connecteurs femelles à 1 broche vers le périphérique testé.

Une résistance de 100 Ω est incorporée dans le fil de signal à l'extrémité la plus proche de l'appareil à tester. Tous les fils GND doivent être connectés à la masse du dispositif testé.
