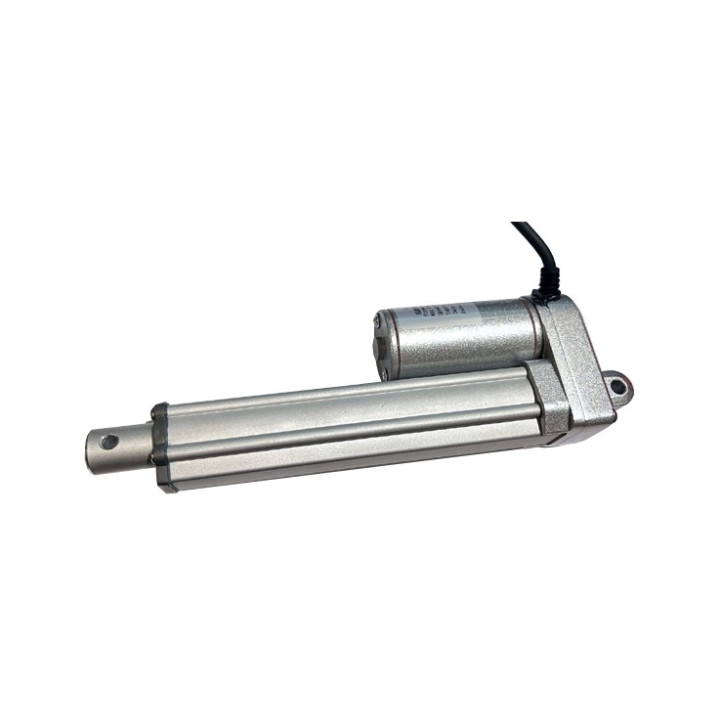

Actionneur linéaire ACRZilla 12 V - 95 mm - 16,5 mm/s - 500 N avec recopie de position

Propulsé par un moteur cc 12 V, cet actionneur linaire compact de forte puissance est idéalement conçu pour une utilisation au sein de multiples applications.

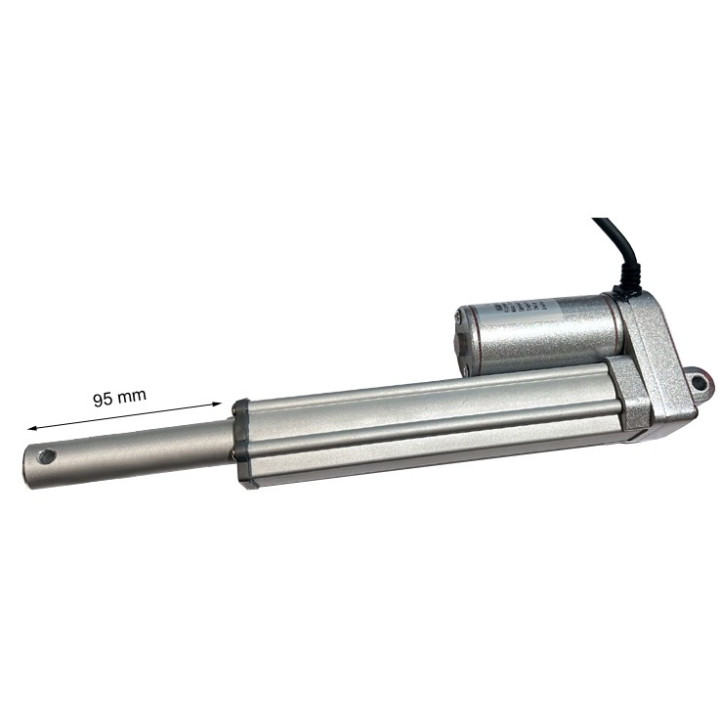

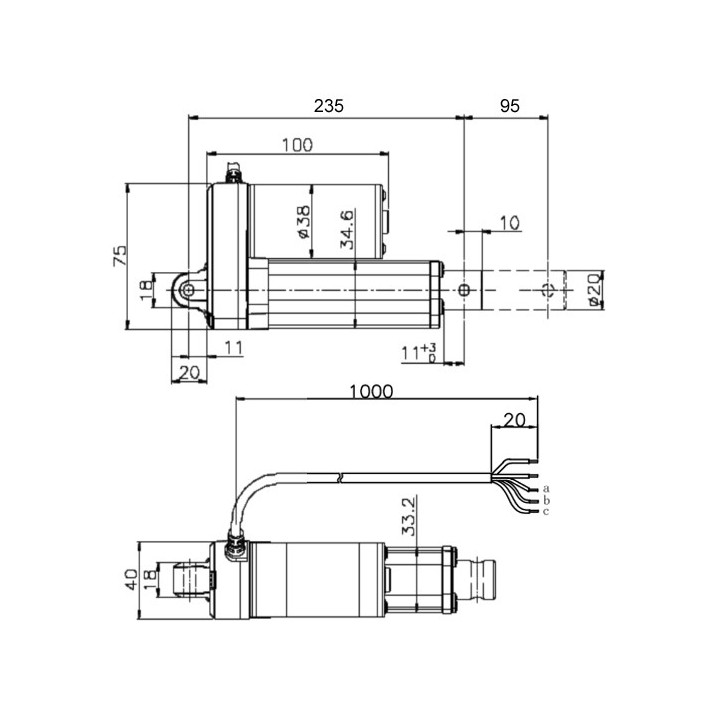

Sa tige bénéficie d'une course de 95 mm. Le simple fait d'alimenter l'actionneur permet de déployer sa tige. Une fois arrivée en fin de course la tige sera stoppée automatiquement. Il vous faudra alimenter à nouveau l'actionneur en inversant la polarité pour rétracter sa tige. La tige stoppera à nouveau sa course une fois complètement rentrée dans l'actionneur.

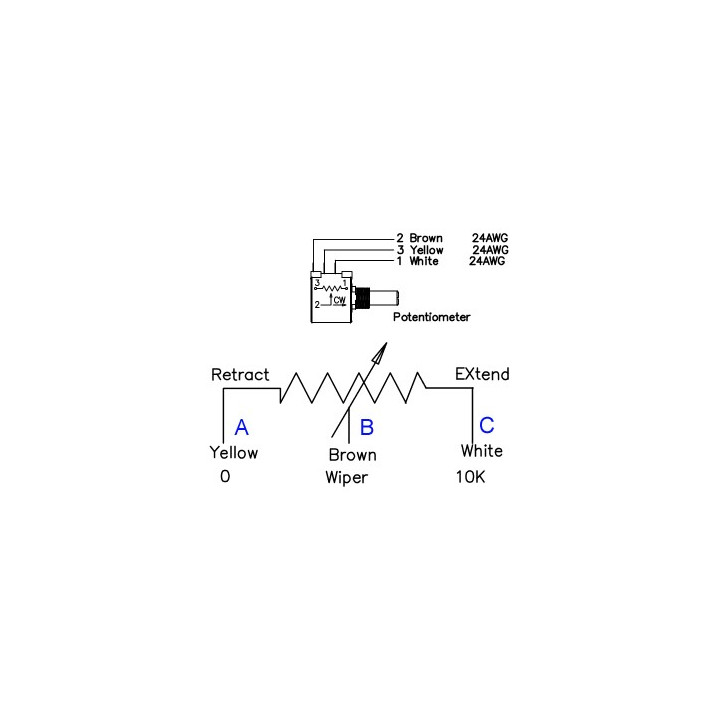

L'actionneur intègre un potentiomètre de recopie de position permettant de disposer d'une valeur de résistance dont la valeur est proportionnelle à la position de la tige de l'actionneur. Attention, toute la piste du potentiomètre n'est pas exploitée. Ainsi en connectant la broche A du potentiomètre sur une tension + 5 V et la broche C du potentiomètre sur la masse, vous obtiendrez sur le curseur du potentiomètre (borne C) une tension variant de 0.1 V à 1 V en fonction de la position de la tige de l'actionneur rectiligne


Note : De part le fait que le moteur de l'actionneur soit enfermé dans un boitier doté d'une étanchéité IP65 (sans système d'aération), il est IMPERATIF de respecter les règles ci-dessous sous peine d'échauffement trop important du moteur et de sa destruction (non pris en compte par la garantie) :

- L'actionneur ne doit pas être utilisé de façon continuelle durant plus de 2 mn.

- Un ratio (temps d'utilisation / repos) < 20 % du temps doit être respecté lors de l'utilisation de l'actionneur. Ainsi par exemple dans le cas d'une utilisation continuelle de l'actionneur pendant une durée de 2 mn, il sera impératif de respecter un arrêt d'utilisation prolongé de ce dernier durant 18 mn.


Caractéristiques techniques :

- Moteur : 12 Vcc
- Consommation : 1.5 A (sans charge)
- Consommation : 2.5 A (avec charge)
- Rapport 20:1
- Vitesse max. : 16.5 mm/s (sans charge)
- Vitesse max. : 16.5 mm/s (avec charge)
- Charge maximale : 500 N
- Température de fonctionnement : +10 à 40 °C
- Niveau de bruit : < 65 dB
- Boitier IP65


Exemple du pilotage de l'actionneur linéaire à l'aide d'une carte Arduino et d'un module d'interface 2 relais :




Les ports 8 et 9 de l'Arduino permettent de gérer l'avance et le recul de la tige de l'actionneur linéaire.

En mettant les 2 ports 8 et 9 au niveau logique haut, l'actionneur linéaire est stoppé.

En mettant le port 9 au niveau logique bas et le port 8 au niveau logique haut, la tige de l'actionneur linéaire avance.

En mettant le port 8 au niveau logique bas et le port 9 au niveau logique haut, la tige de l'actionneur linéaire recul.

Le curseur du potentiomètre est raccordé sur une entrée de conversion analogie/numérique de l'Arduino.
