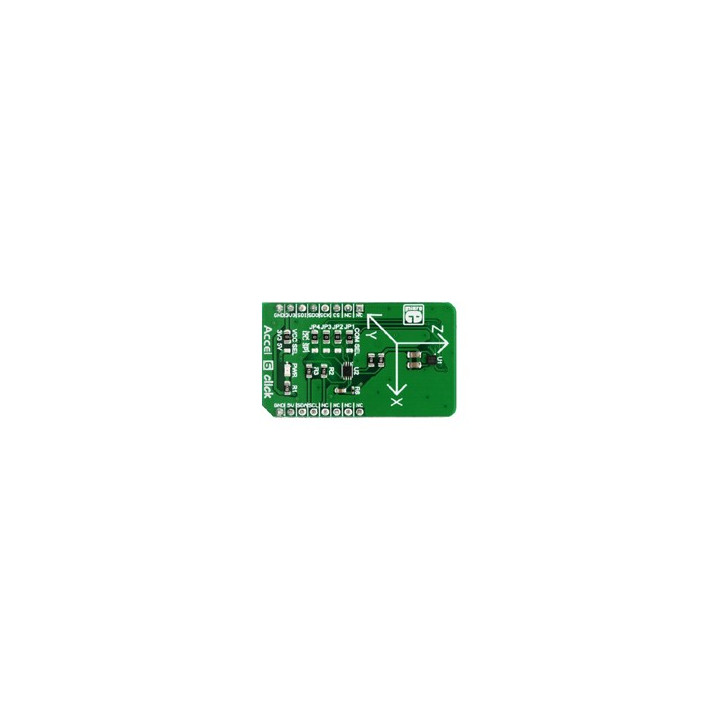

Module Click Board avec accéléromètre 3 axes MIKROE intégré
MIKROE-3075
En cours d'approvisionnement 20,40 € TTC
17,00 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Ce module Click Board est architecturé sur la base d'un accéléromètre 3 axes 14-bits (±16g) de type BMA280. Ce capteur intègre un buffer FIFO et un contrôleur d'interruption de mouvement qui permettront aussi de bénéficier d'un système de reconnaissance de gestes.
Pouvant fonctionnant sous 3,3 V ou 5 V grâce à un convertisseur de niveau PAC9300, le module Accel 6 clikc est basé sur un capteur accéléromètre 3 axes BMA280 (±16g) avec fonction d'interruption de mouvement avancé. Le module est pilotable au travers d'une interface I2C ou SPI (sélection par ponts de soudures) depuis votre microcontrôleur.
Vous pourrez également détecter le fait de secouer le module ou de le retourner dans un sens ou dans l'autre.
Des exemples de programmes dédiés aux ARM™, AVR, dsPIC30/33 & PIC24, PIC32, PIC et FT90x avec les compilateurs "C" (mikroC), "BASIC" (mikroBasic), "PASCAL" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Caractéristiques:
- Alimentation: 3,3 V (par défaut) ou 5 V
- Capteur accéléromètre 3 axes: BMA280
- Plage de mesures: ±2 g, ±4 g, ±8 g, ±16 g
- Interface: I2C (par défaut) ou SPI
- Compatible mikroBUS
- Dimensions: 42,9 x 25,4 mm
- Poids: 19 g
Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board
Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
